什么是超声导波检测

来源:《管道保护》2021年第2期 作者:费凡 时间:2021-5-18 阅读:

1  超声导波技术

超声导波(guided waves ultrasonic)技术是一项近年来广受关注的无损检测技术。导波是由于介质边界存在而被限制在介质中传播的、同时其传播方向平行于介质边界的波。超声导波较早期的研究由一些著名学者完成,他们在波动力学和弹性力学方面为超声导波的理论研究奠定了基础,其中英国力学家Lamb 发现了薄层中传播的导波,并推导出此类导波的Rayleigh-Lamb 超越方程,后被称为Lamb wave(兰姆波)。

2  超声导波优势

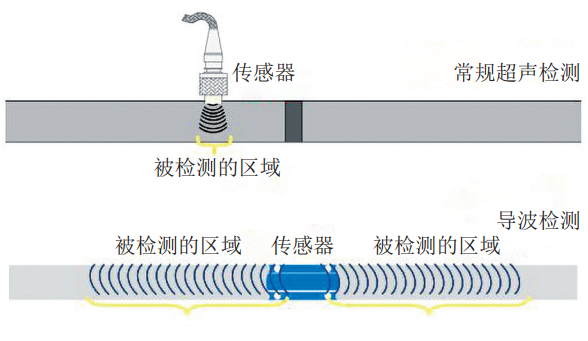

超声导波与传统超声波传播方式不同,其传播方向不指向介质边界,而是与边界平行,是整个介质厚度范围内各质点振动的结果,沿传播路径衰减小,传播距离远,可沿构件传播几十米至上百米的距离,覆盖范围广,声场可覆盖整个介质。适用于长距离、大范围缺陷检测。




3  超声导波检测技术

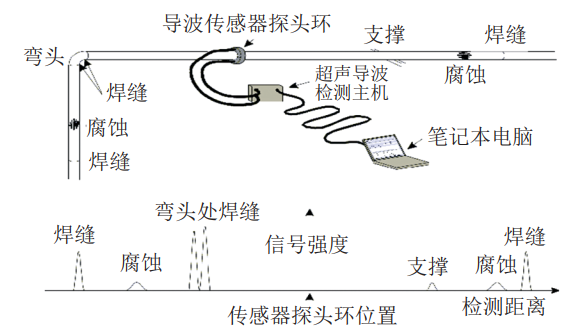

超声导波在进行管道检测时,导波沿管壁传播,在管壁横截面发生变化处产生反射信号。反射信号的幅度与管壁横截面积的总变化量有关,通过分析解读该信号即可判断管道特征及状态。




4  超声导波检测设备

超声导波检测设备一般由检测传感器、检测主机和控制电脑组成。常用的检测传感器有三种,包括压电式、电磁式和脉冲激光式。




5  超声导波管道检测适用范围

超声导波检测仅作为管道快速普查检测手段使用,可用于下列情形管道的缺陷检测:埋地管道、穿跨越管道、穿路套管、穿越围墙管段、100%直管段,各种支架下的管道、架空工程管道、低温工程管道、球形支架、护坡管线以及防腐层下腐蚀检测(只需清除很小范围的绝缘层)等。



作者简介:费凡,1980年生,毕业于英国伦敦大学材料学专业,北京管道公司技术研究中心高级工程师,一直从事管道完整性管理和完整性检测评价工作,负责科研项目30余项,获得各类奖励10余项,发表论文20余篇,编写标准规范管理规定等20余项。
