储油罐附件包括为了便于日常维护管理、完成收发油作业等生产过程而设置的辅助性附件，如放水管、量油孔、梯子、栏杆、液位计等；也有为了保证油罐安全，防止和消除各类油罐安全事故而设置的，如：阻火器、呼吸阀、安全阀、静电接地装置等。附件的安全性、可靠性直接影响储油罐的运行安全。

1 储油罐附件存在的几个问题

（1）在油罐大呼吸作用下，由于罐内空间体积变化，造成混合气体外溢或外部空气进入罐内，罐顶液压安全阀的液位测量杆沿着测量孔上下跳动。液位测量杆和液压安全阀测量孔之间容易发生摩擦，产生火花，伴随着油罐呼吸作用，当油气混合空气遭遇火花时，存在严重的火灾隐患（图1）。

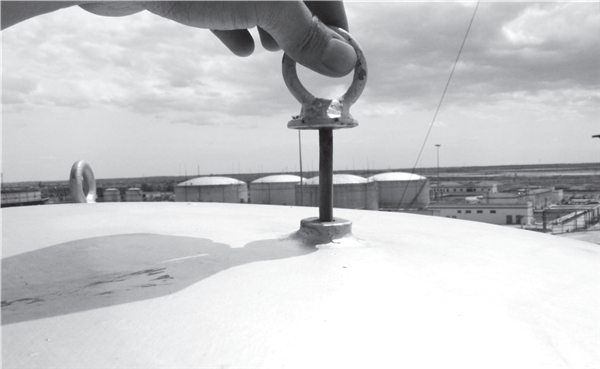

图1 拱顶罐液压安全阀液位测量杆

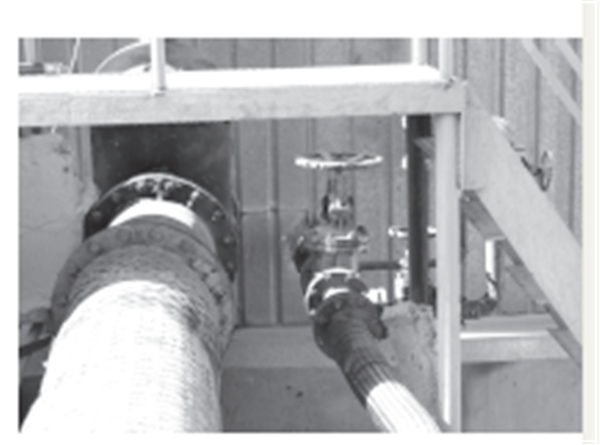

（2）大部分储油罐放水管线上只设置一个阀门，如果该阀门出现阀门关闭不严、阀门泄露、阀门损坏等故障，极可能发生原油泄漏事故（图2）。

图2 大罐放水阀

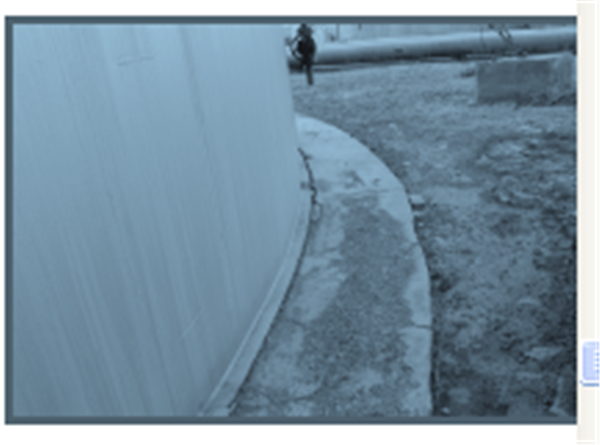

（3）罐体消防管线放水采用立管末端排水方式。而排出来的水直接排在罐体散水水泥板上， 经过长年运行，导致水泥板加速老化，出现裂缝，严重的可能导致大罐地基变形，威胁大罐运行安全（图3）。

图3 罐体散水水泥板

（4）固定式消防灭火系统通过消防管线输送的泡沫液经过罐体上的泡沫发生器进入罐内灭火。泡沫液必须首先击碎泡沫发生器上的玻璃挡板才能进入罐内。所以泡沫发生器的玻璃挡板是否能顺利的被击碎，直接影响到大罐灭火（图4）。

图4 泡沫发生器玻璃未被击碎

（5）大罐静电释放技术利用金属导体直接接地放电的方式来消除人体静电。员工每次上罐前触摸金属导体，释放身体上的静电，静电通过静电释放仪下面的接地线释放到大地。存在以下隐患：

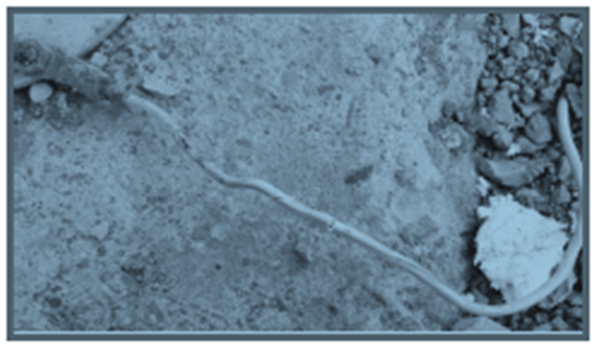

接地线是普通的黄绿接地线，从静电释放仪直接连接到地下接地模块上，未采取任何保护措施。地面接地线出现绝缘层脱落、接线鼻生锈、断线、老化等问题（图5）。

图5 静电释放仪接地线

2 提高储油罐附件安全可靠性对策

（1）使用绝缘胶皮，制作防震垫圈，安装在量油尺上，这样可以有效避免液位测量杆和液压安全阀测量孔之间的直接碰撞接触，杜绝火花的产生，从而消除了安全隐患（图6）。

图6 液压安全阀液位测量杆

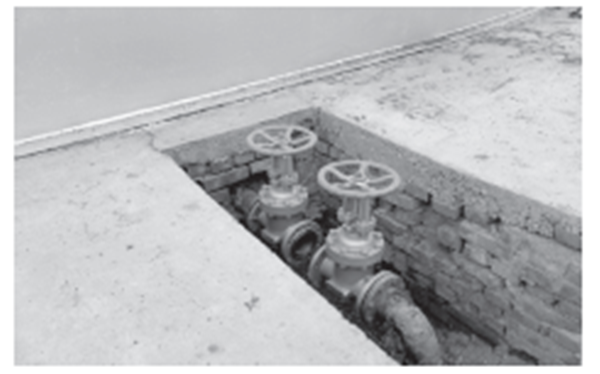

（2）在原有的放水阀后面增加一个大罐放水阀，用两个阀门控制放水作业。

图7 新增加的放水阀门

罐根阀门为应急控制阀门，处于常开状态， 当后面的放水阀出现隐患时，起到切断管内介质的作用；第二个阀门为放水阀，日常放水作业时通过操控该阀门实现放水作业（图7）。   其优点如下：

提供应急保护。若放水阀门出现问题，可以关闭应急控制阀，防止失控，避免原油泄漏事故的发生。

减少油品损失。每次放水阀门维护保养时， 需要开关阀门，这样或多或少会有原油流到下水道里，有浪费现象。若有两个阀门分别控制，有效避免了保养过程中的原油浪费。

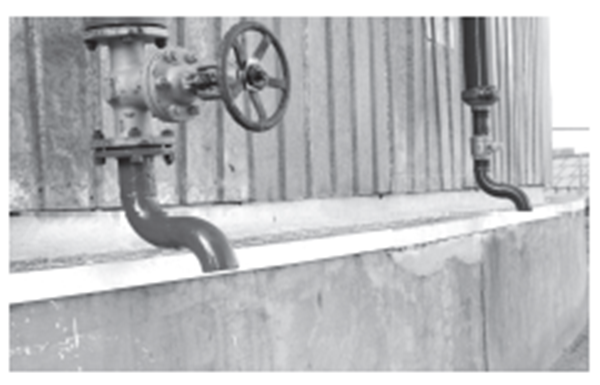

(3)在消防管线立管末端上安装一个弯头， 使消防管线内的水排放在散水外边，防止水溢流在罐体散水上，确保散水水泥板的完好（图8）。

图8 消防放水阀门

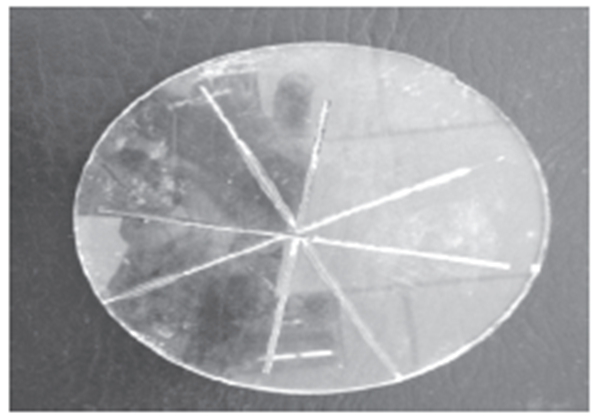

（4）将刻纹“十字”的玻璃挡板改为刻纹“米字”的玻璃挡板，如图9所示，并将刻划面朝向罐内方向安装。安装和日常维护时应注意以下两点：

在安装玻璃挡板时，要紧固固定螺栓，否则玻璃挡板不易被击碎，并将四周密封胶垫密封严实，防止油气泄漏。

在巡检和维护时，应对玻璃挡板紧固螺栓、密封胶垫进行检查，确保玻璃挡板不松动，防护网无缺失，防护罩完好，检查完毕后将防护罩盖紧， 防止风沙将玻璃挡板打裂。

图9 泡沫发生器玻璃挡板

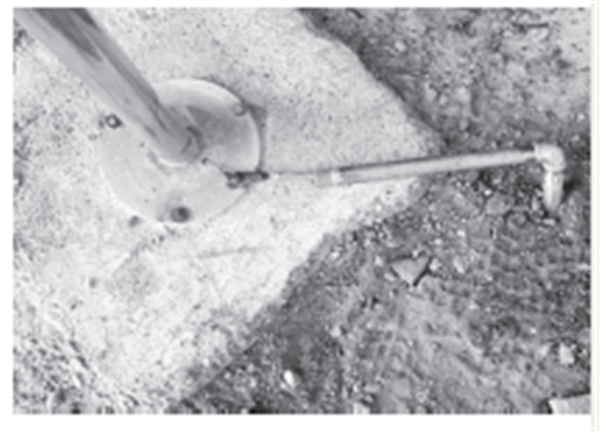

（5）静电释放仪接地线应通过电缆套管安装，埋地部分的电缆套管要进行防腐处理。两端接线部分线鼻涂抹导电膏，再用电工胶带缠绕保护， 避免接地线的损坏（图10）。

图10 泡沫发生器玻璃挡板

3 结束语

储油罐附件的维护和使用看似是一项普通的技术工作，实则是油库安全生产的基石和保障。受环境、地理、作业方式和作业性质的影响，总会有或多或少、方方面面的问题摆在实际运行的面前， 只有具体问题具体分析才能找到最佳的解决方案。总站大罐附件在运行中出现的问题，通过现场处理后，得到了很好的解决，为大罐运行安全积累了一定的经验，确保了企业的平稳运行，也为今后解决存在的类似问题提供了思路。◢

作者简介：巴哈提尔•阿哈买提，新疆油田油气储运分公司总站副站长兼安全监督，工程师

《管道保护》2015年第6期（总第25期）
