伴行光缆承载着为管道生产运营传输数据以实现远程控制的重要作用，一旦遭受破坏势必给管道运营单位造成严重经济损失。陕京管道2011年至2014年共发生了10起光缆第三方破坏事故。究其原因，大多由于第三方施工单位不能把握光缆准确位置造成。故精确定位光缆位置可大幅减少第三方破坏事故的发生。

一般光缆与管道同沟敷设，管道易受地形限制，施工往往并不连续。加之光缆与管道分属不同施工方，因而会造成光缆与管道不同沟和同一地段敷设多条光缆等问题，给光缆保护工作带来困难。北京天然气管道公司在建设期介入管理以掌握第一手资料，运行期间采用数据比对、实地测量等方式，精确定位光缆位置，做到数据准确、心中有数，进而采取有效措施降低断缆风险。

管道建设期介入管理

由于项目建设与运行管理标准存在一定差异，且隐蔽工程施工可能存在监管漏洞，故建设期介入管理很有必要。公司在港清三线建设初期便针对性地成立管道维护站，通过图像采集等方法直观记录管道建设情况，及时发现问题，为后期投产运行夯实基础。建设期介入管理有两个优点：一是可满足管道完整性数据采集要求，对光缆敷设的每个环节都作详细记录，做到心中有数；二是监督施工情况，可提高施工质量，从而降低管道光缆不同沟、多条光缆并存等情况的出现概率。

运营光缆精确定位方法

数据比对。管道建成后，由施工单位向运营管理单位提交全面、详细的管道竣工资料。管道运营需精确管道、光缆位置时，首要方法是查阅竣工资料，并结合建设时期收集的光缆敷设资料进行数据比对，以精确判断光缆埋设情况。实践证明，管道竣工资料中光缆埋设情况与实际情况完全相符，查阅资料比对数据的光缆定位方法切实可行。

测量与开挖验证。目前国内已建成的长输管道大多未在建设期介入管理，查阅数据资料不能作为判定光缆位置的最终方法，故需要进行实地测量并开挖验证。

仪器探测应用的是电磁感应原理，发射机在光缆钢芯上施加电流信号，电流经过钢芯会在周围产生磁场，接收机在地面感应到电磁信号实现探测。

为保障仪器探测光缆的准确性，石家庄管理处做了26公里的光缆测量实验，总结出光缆探测仪使用的几点技巧：进行测量过程中探测仪发射机接地点要远离测试桩；测量时测量者背对发射机所得数据比较准确；测量时出现同一水平线上多点有信号时，信号最强的点为光缆位置。仪器探测方便、快捷、准确，但受测量范围、周边地质情况等影响，测量结果会出现偏差。在实际工作中仪器探测结束后要进行开挖验证。采用的开挖探坑方法一般为：垂直于管道走向开挖一个长方形探坑，根据土壤类别确定开挖放坡角度进行放坡，同时根据工作面大小合理安排施工人数，且施工人员一律采用平铲法，以免误伤光缆及管道防腐层。

光缆保护措施

精确定位光缆位置的目的是帮助查找光缆风险，从而采取相应的控制措施，降低光缆事故发生的频率。在日常管理工作中，保护光缆的首要环节是进行风险评价，针对光缆高风险段需加强宣传和加大线路巡检力度。对于埋深不足、管道光缆不同沟敷设等情况，一般采取在光缆上方增加标志带或增加钢筋混凝土盖板的方式保护。目前管道完整性管理体系将光缆作为管道的一部分进行管理，能最大限度的降低光缆风险。

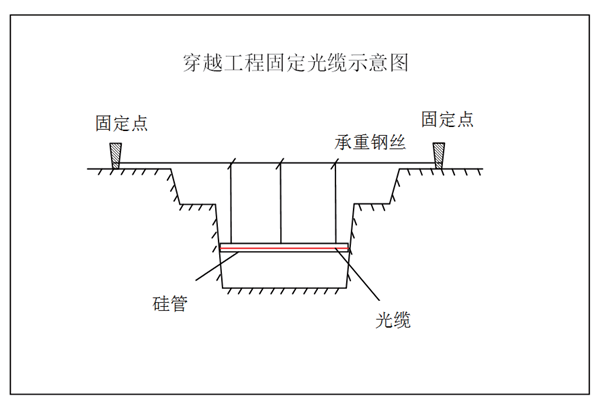

交叉工程施工是威胁光缆安全的重要因素， 穿越工程由于施工过程需将光缆悬空，风险最高。施工前应采用人工开挖精确定位光缆位置，待光缆悬空后套硅管进行保护，并在穿越段沟坡上方设置固定点绑扎承重钢丝做支撑，再将光缆悬吊在承重钢丝上。这样做的目的是减轻光缆自身重力影响及缓冲重物掉落光缆所受应力。光缆距离管道较近时，可将光缆直接固定在管道上更安全。
