陈宇红 向海林

中石化销售华南分公司

1 发清管器经过

2015年8月15日，楚雄站按计划开展楚雄-大理管道内检测清管器发送工作。19:43，该站将清管器放入发球筒内，对发球流程进行引油排气； 20:50，该站按操作规程导通发清管器流程后发送6#清管器。21:01分第一次发球后，清管器指示器及接收信号表明清管器没有出站，随后站场配合调度提升发球压力和切换流程先后3次尝试发球，但均没成功。21:50，经调控中心专业人员指导采用反冲的方法，尝试将清管器冲送至发球筒内，却没能将清管器取出，宣告此次发送清管器失败。

2 所用设备的结构及参数

2.1 清管器结构及参数

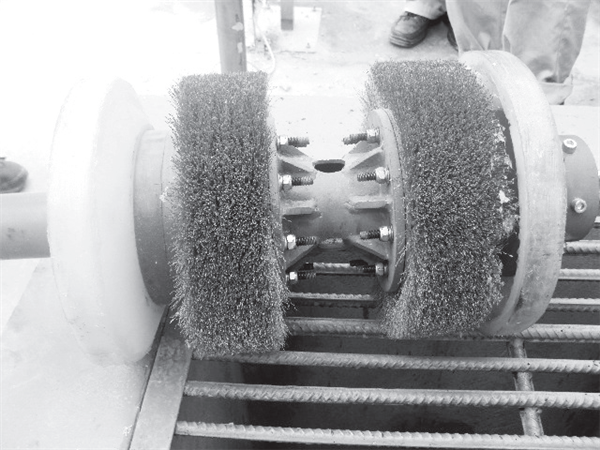

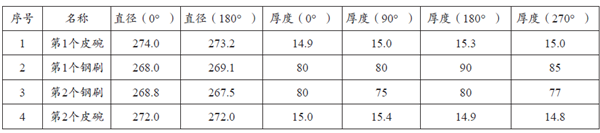

本次发送的6#皮碗-钢刷清管器，主要由2个皮碗和2个钢刷组成，顺序为皮碗-钢刷-钢刷-皮碗（如图1所示)，尺寸见下表。

（备注：表中皮碗或钢刷直径为垂直两个方向测量数值，皮碗或钢刷厚度为垂直两方向所在四个点皮碗或钢刷的边沿测量数值)

图1 清管器示意图（从左至右）

2.2 发送设备的尺寸及壁厚

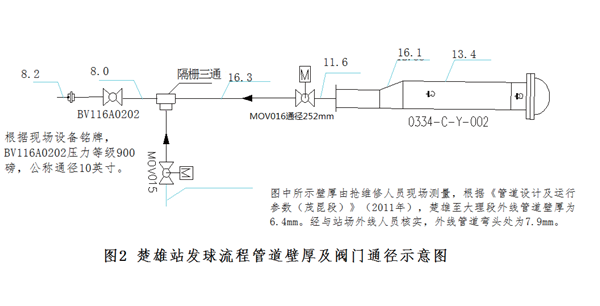

此次发送清管器设备的尺寸及壁厚如图2所示。

3 取清管器过程

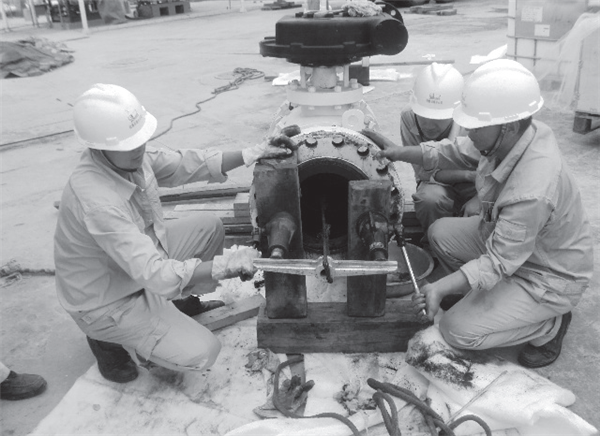

发送失败后管理处组织维抢修人员打开快开盲板，试图利用倒链外拉的办法取出清管器，但没能取出。之后，维抢修人员用火焊将发球筒支座断开，并将MOV016、GV116A0235两个球阀与排污阀断开。然后将发球筒及MOV016球阀整体拆卸吊装至平坦地方，利用千斤顶将清管器取出（如图3 所示）。

图3 取清管器过程

4 清管器卡阻现象及原因分析

通过MOV016球阀一侧可以清晰看到清管器位置及卡阻情况：清管器距MOV016球阀（阀门通径252mm）出口一侧法兰距离为60cm，清管器的第一片皮碗呈褶皱状卡在MOV016球阀进口一侧阀芯处（如图4所示）。经查看，阀门机械指示位指示开度到位，但阀芯实际开度不到位，偏移5～7mm。

图4 清管器卡阻及阀门开不到位示意图

根据清管器卡阻情况可确定卡阻的主要原因是，MOV016球阀执行机构存在空行程，进行发球操作时阀门开不到位，导致清管器在阀门处卡阻。

根据压力趋势监控，清管器发送的压差达到0.71MPa，在取清管器时反映清管器卡的很紧，最后只能用千斤顶一点一点地移动才将其取出。此次发送的6#清管器的皮碗及钢刷直径为268～275mm，而发球流程管道壁厚最窄处仅240mm（见图2），MOV016球阀通径为252mm， 过盈量较大，达到9.1%，导致清管器在管道中遇到变径及其他情况时极易卡阻。

5 工作建议

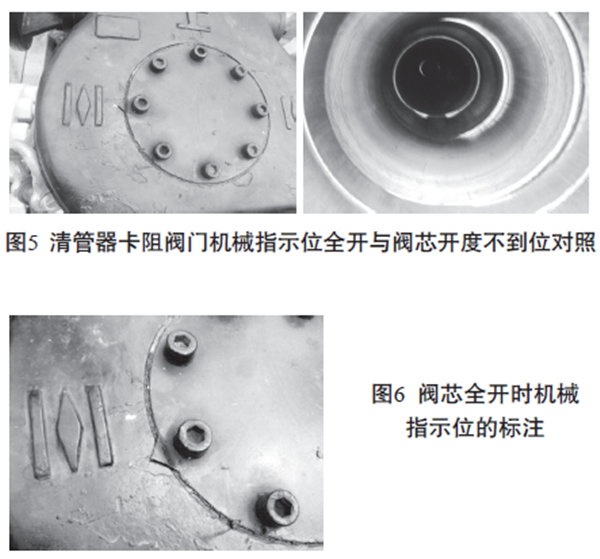

在清管中要避免清管器被卡阻，应对清管器通过的阀门进行深层次保养和开关测试，如阀门存在开关不到位或其他缺陷，应该更换新的阀门。但如果清管工作时间紧、任务重，也可由专业人员重新对阀门开度及机械位进行标注，确定阀门处于全开位置。发球时将阀门调至此位置， 确保阀芯处于全开（如图5、图6所示）。◢

《管道保护》2015年第6期（总第25期）
