相变加热炉（简称相变炉）作为原油输送设备的重要组成部分，其维护、保养及安全性，关系到油库的安全。

附件构成及存在问题

相变炉的附件有为了便于日常维护管理、完成加热作业等而设置的，如放水管、梯子、栏杆、液位计、流量计等；也有为了保证相变炉安全，防止和消除各类油罐安全事故而设置的，如调压阀、观察孔、安全阀、防雷装置等。经检查发现，储运公司总站的相变炉附件存在以下问题：

（1）相变炉观察孔温度很高，导致巡检时无法靠近，不能很好地观察到火焰，并存在眼睛被灼伤的风险。如图1所示

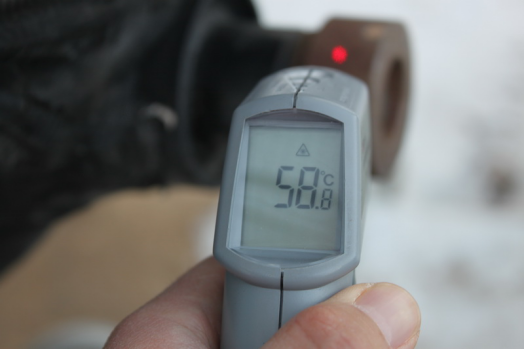

图1  相变炉观察孔温度超标

（2） 空气预热装置产生大量的水从预热器底部和烟囱放水管线中流出，冬天出现结冰情况，对设备设施和人员形成很大的安全隐患。如图2所示。

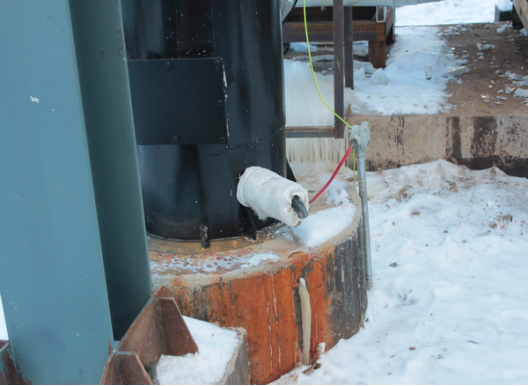

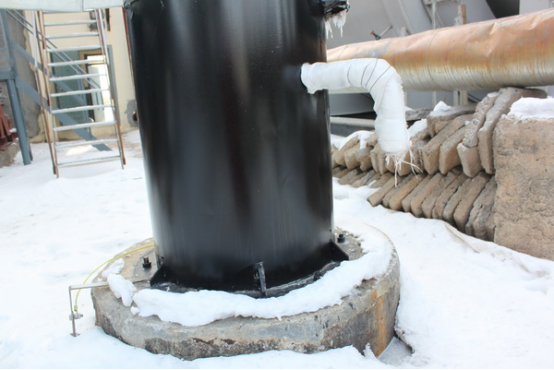

图2  空气预热器底部结冰

（3）备用相变炉在长时间停运的情况下，相变炉蒸汽发生器里面的软化水温度就会下降，由于蒸汽发生器液位计管线没有保温措施，冬季可能会被冻裂，形成安全隐患。如图3所示。

图3  蒸汽发生器液位计

 （4）其他存在的问题

①部分仪表安装位置不合理。设计部门没有按使用单位的实际需要进行设计，一些仪表（如压力变送器、温度变送器、压力表等）安装位置过高，且没有操作平台。需要更换或校验这些仪表时，操作人员存在高空坠落、被砸伤等风险。如图4、图5所示。

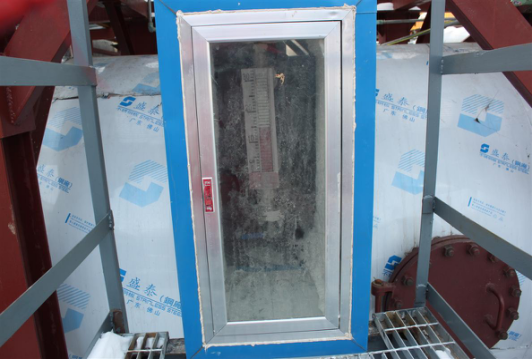

 图4  换热器进出口管线压力表安装位置不合理

图5  换热器原油进口管线温度变送器安装处无操作平台

②用于固定相变炉蒸汽发生器烟囱的部分钢丝蹦绳紧贴在原油管线上，若烟囱遇到雷击，强大的电流会顺着蹦绳进入到管线内，存在发生火灾、爆炸、设备损坏及操作人员被雷击、等风险。如图6所示。

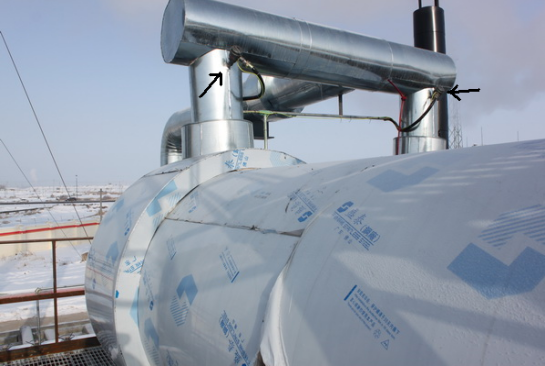

图6  固定烟囱的钢丝蹦绳紧贴在原油管线

③烟囱放空管线安装位置不合理。蒸汽发生器烟囱放空管线安装在离底部约1m处，燃烧产生的水无法及时排出，导致烟囱积水冻裂。如图7所示。

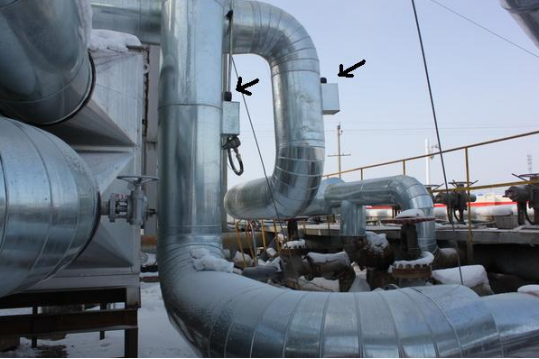

图7  烟囱发空管线安装位置过高

具体治理措施

（1）利用废弃材料，制作护眼套，安装在蒸汽发生器观火孔上。如图8所示。

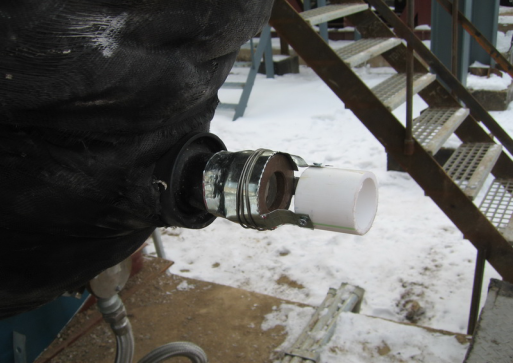

图8  观火孔护眼套

经过现场使用，效果明显，得到操作员工的一致认可。

（2）安装下水管线，与空气预热器和烟囱放空管线连接，将相变炉运行过程中产生的水排入下水道。安装下水管线时保持了一定坡度，避免水积存在管线上。并在具备条件时在下水管线上安装了伴热带用来保温。

（3）针对因北疆地区冬季天气比较寒冷，有时出现极端天气的情况，规定当备用相变炉蒸汽发生器里面软化水的温度低于40℃时，启动相变炉，待温度上升到100℃以上停止运行。同时要求操作人员每次启动备用相变炉时，必须带负荷运行，避免损坏换热器。

（4）对其他问题的改进措施

①对安装位置不适当的仪表安装操作平台，以方便员工操作、巡检和维护。待夏季停炉时，还可考虑将这些仪表移至适当位置。

②利用绝缘胶带、胶皮对相变炉蒸汽发生器烟囱蹦绳进行绝缘处理，有效避免了雷击电流流入管线内部。如图9所示。

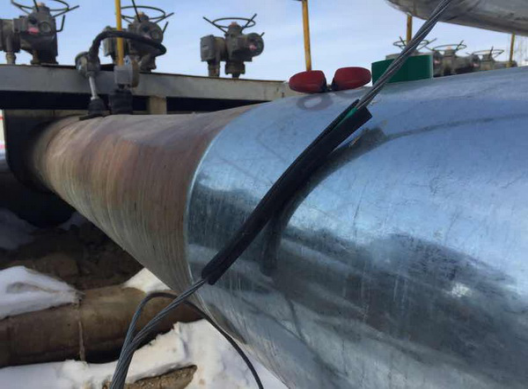

图9  烟囱蹦绳绝缘处理

③将烟囱放空管线安装在烟囱底部，确保烟囱内的水正常排出。如图10所示。

图10  蒸汽发生器烟囱放水管线已移至底部

（作者：巴哈提尔·阿哈买提，新疆油田油气储运分公司总站副站长兼安全监督）
