田宝林 周石港 饶青峰 王战江 杜建国 熊军 刘栋

中石油长庆油田分公司第一采油厂

长庆油田第一采油厂地处陕西省志丹县、安塞县境内，由于受地理环境的制约及影响，管道违章占压、腐蚀、老化现象突出。随着新环境保护法的颁布实施，如何确保原油管道的正常运行成为油田企业更为紧迫的任务。

管道保护面临严峻形势

环境保护的压力大。新环境保护法规定， 企业事业单位和其他生产经营者应当防止、减少环境污染和生态破坏，对所造成的损害依法承担责任。目前全厂有160条输油管道穿跨越河流，一旦发生泄漏，原油将直接进入河道造成水体污染。

管道占压急需解决。经现场排查，全厂共有22处原油管道被当地居民的建筑物占压，被占压的管道不仅平时无法进行有效巡护，而且容易被打孔盗油或修建新建筑物时造成严重危害。同时，如果被占压的管道出现泄漏等问题，不能及时发现和进行治理。

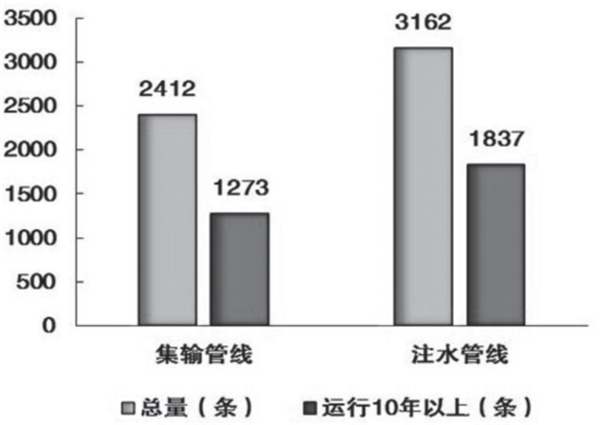

腐蚀泄漏问题突出。至2015年6月，全厂范围内运行10年以上的原油管道和注水管道分别占总量的53%和58.1%（如图1所示），部分管道已经呈现老化腐蚀现象。

图1 第一采油厂运行10年以上管道所占比例

据统计，存在腐蚀隐患的管道有316条，占总数的5.66%。仅招安作业区就有10处管线出现腐蚀泄漏，泄漏达到13次之多，同一个泄漏点有时会出现连续泄漏的情况。

塌方悬空管道较多。主力区块地处黄土塬， 水土流失现象十分突出，管道面临塌方及悬空的隐患。尤其是在每年7～9月主汛期内，连续性的降雨会造成山体塌方和滑坡，很容易将悬空处的管道拉断。目前全厂共有塌方悬空管道65处，占管道总隐患数的7.6%。

原油管道保护措施

针对原油管道存在的问题，第一采油厂从治理和管理两方面入手，最大限度消除原油管道存在的安全隐患和风险。以招安作业区为例，该作业区按照“改、换、并、固、防”相结合的原则，对存在的问题认真进行整改，确保了原油管道的正常运行。

对占压管道进行改线。其中井口集油管道1 处（包括2条集油管线）、站点原油外输管道1处， 合计被占压60米。作业区及时向当地政府汇报，并告知建筑物所有人。同时，安排专人每10天对占压管道检查一次，现场设置安全警示牌。今年6月， 作业区对2处占压管道进行改线，改线长度共计860 米（如图2所示）。对原被占压管道进行吹扫，确保环保达标后予以废弃。

对腐蚀管道予以更换。联系专业公司进行壁厚检测，确定腐蚀部位，分段更换。截至今年6 月，更换了两个站点共500米严重腐蚀的管道，同时更换油井井口至站点共计26条、1600米的原油管道，消除了因腐蚀而发生泄漏的风险。

图2 原油管道改线示意图

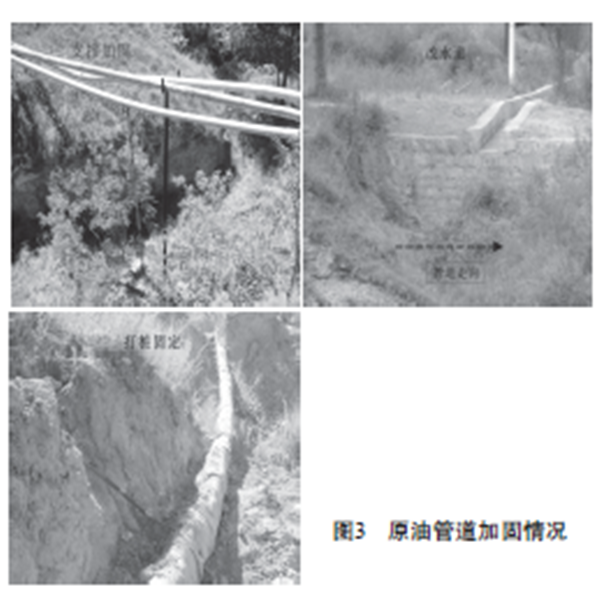

对管道实施加固工程。悬空超过10米以上的管道，重新添加管线支撑48处；支墩下移已起不到支撑作用的，现场重新制作管道支墩26座；管道容易出现塌方的部位，改水道、修排水渠6处；已经处于塌方地段的管道，无法改水渠和进行加固时，现场打桩用钢丝绳进行固定36处，尽可能使其不受山体塌方的影响（如图3所示）。

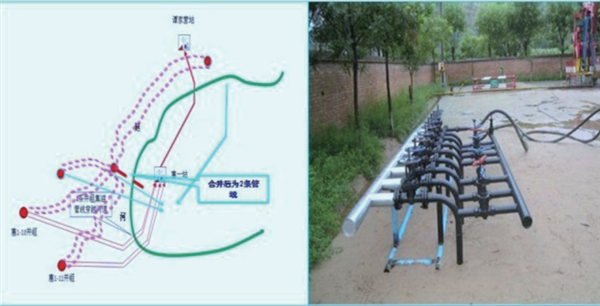

创新管道管理工艺。对位于安塞县建华寺镇的5处10条穿河管道进行了重点治理。按照管道穿河治理原则，作业区对塞1-231等5个井组管线予以合并，将5条穿越河道的管道整合成1处，在塞1-231井组设立独立的管道总机关进行管理。通过实施合并管理工艺，将管道穿越河道的风险由以前的10条降低为2条，同时减少了10条老化管道。管线合并后，既不影响原油生产，又消减了管道穿越河道的环保风险（如图4所示）。

图4 跨河管道合并示意图

认真落实巡护防控措施。作业区严格按照管道巡护制度开展管道巡护工作，在原油管道途经的村庄雇用12名当地村民作为巡线工，对管道进行24小时不间断巡护。为防止管道泄漏进入河道，设置应急点将管道泄漏后的危害降到最低。对管道距离河道及水源地较近处，设置150方管线泄漏应急池3座，制作拦油栅栏50套，在管道途经的河道上设置应急拦油点3处（如图5所示 ）。

图5 现场设置的防管道泄漏应急点

对原油管道运行过程中的压力、液量等进行实时监控，出现异常时第一时间采取停井、停输等措施。作业区还成立了原油管道泄漏应急处置领导小组，要求每个站每月开展原油泄漏应急预案演练，进一步提升应急反应能力。◢
