石磊 王玉 王祯中 贾向明

西南管道天水输油气分公司

摘  要：因地形地势限制，长输油气管道穿越中小型河流不可避免。介绍了穿越中小型河流管道显像化标志的安装方式及技术要求，为相关人员提供参考。

关键词：长输管道；穿越；中小型河流；第三方施工；标志

在管道沿线设置管道标志，是国家技术规范的强制性要求，也是最有效的物防手段之一，可以有效预防第三方损坏管道，保障管道安全运行。长输油气管道常常穿越中小型河流，由于在河道中栽设桩牌不易看护也不符管理部门规定，导致管道在河道中的走向和位置不清。近年来，河道内挖沙取土等活动频繁，管道第三方损坏风险升高，管道保护难度加大。如何科学设置穿越河流管道的标志，笔者在实践中摸索出一种行之有效的方法。

1 标志设置方案选择

方案一是在河道内每间隔5米栽设一根水泥加密桩。方案二是在河道上方设置穿越管道显像化标志。比较现场应用效果、安装方式、后期维护等因素，选择穿越管道显像化标志方案。

2 显像化标志应用

2.1 标志安装方式

当管道穿越中小型河流时，在河道两侧设置河流穿越管道显像化标志及配套警示牌，代替原有标志桩及警示牌，并将原有桩牌移除。显像化标志及配套警示牌安装在河流和渠道堤坝稳定、不易受到洪水冲刷的位置。

（1）镀锌钢管立柱安装。安装方式分为螺栓连接、现浇基础直埋两种，可根据现场实际情况选用。立柱基础采用C20混凝土现浇，基础底部应置于均匀密实的土层之中，地基承载力不低于80 kPa。

（2）警示牌安装。用连接螺栓与立柱进行连接，警示牌正面朝向介质流动方向。

（3）拉锁预埋件安装。采用C20现浇基础预埋方式。

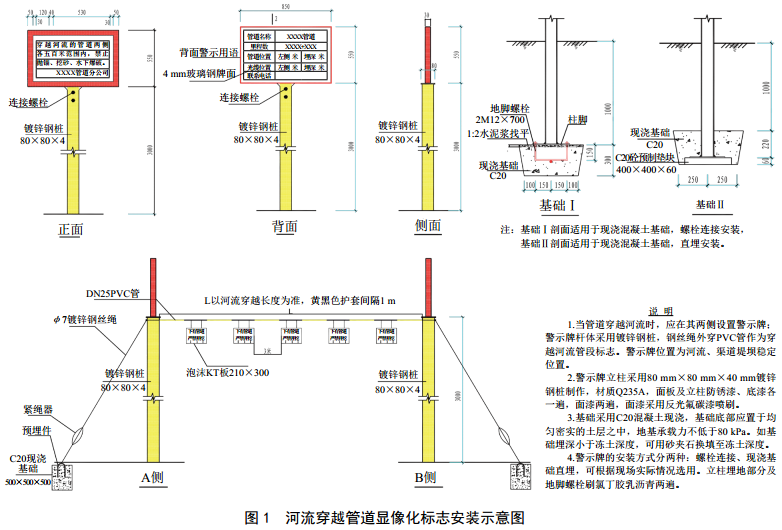

（4）显像化标志安装。采用直径7 mm镀锌钢丝绳，斜拉处设置紧绳器，河道上方钢丝绳外穿DN25PVC套管，套管用黄色、黑色间隔1 m涂覆。黑色护套下方悬挂警示标牌。安装方式详见图 1，现场应用效果见图 2。

2.2 标志技术要求

（1 ） 镀 锌 钢 管 立 柱 制 作 要 求 。 立 柱 采 用80 mm×80 mm×4 mm无缝钢管制作，材质Q235A。

（2）警示牌、警示标牌材质要求。河道两侧警 示牌为长方体850 mm×550 mm，牌面采用10 mm厚玻璃纤维增强树脂复合材料制作，由专用模具压合而成。警示标牌为210 mm×300 mm长方形，牌面采用泡沫KT板制作。

（3）防腐要求。立柱埋地部分、地脚螺栓、预埋件等埋地金属物体刷氯丁胶乳沥青两遍。

（4）涂装要求。面板及立柱刷防腐漆及底漆各一遍，面漆两遍，面漆采用黄色反光氟碳漆喷刷。

（5）时间要求。镀锌钢管立柱基础及拉锁预埋件基础， C20混凝土现浇施工7小时后方可开展显像化标志安装工作（夏季）。

3 结论

（1）河流穿越管道显像化标志解决了河道中管道走向、位置不清的现场问题，降低了第三方施工损坏风险及现场管理难度。

（2）建设费用较低，施工材料购置方便，现场施工简单，施工周期短，能广泛应用于长输管道中小型河流穿越管段。
