室内燃气管道腐蚀与改造探讨

杨青1 刘兆虎2 张世安3 林欣秀4 袁忠浩5 单佩立6

1. 广州燃气设计有限公司； 2.中山华润燃气有限公司； 3.成都华润燃气设计有限公司；

4.汕头华润新奥燃气有限公司； 5.衡水中石油昆仑燃气有限公司； 6.广东亿丰轩科技有限公司



摘要：加强室内燃气管道安全管理迫在眉睫。介绍了室内燃气管道老化、腐蚀情况和部分省市管道改造现状，分析了穿墙、穿楼板位置燃气管道安装工艺存在的问题；探讨不同材质管道、不同供气区域的改造措施；提出用防腐性能强、安装便捷的预制防腐管件改造管道，以提升防腐能力和使用寿命，提高安装效率，保障用气安全。

关键词：室内燃气管道；腐蚀；修复；纤维增强复合塑料；预制防腐管件



室内燃气管道安装质量与用户生命财产安全紧密相关。早期室内燃气管道管材工艺及防腐水平较低，加之穿墙、穿楼板位置周边存在潮湿等不利条件，管道腐蚀速度较快，且具有隐蔽性，不易被用户察觉。90年代之前安装的室内燃气管道已超过设计使用时间，老化、腐蚀现象比较严重，由此带来的安全问题日益突出，对用户生命财产安全造成严重威胁（图 1）。近年来燃气管道泄漏、爆炸事故时有发生，其安全问题受到社会广泛关注，政府和企业加大力度推动燃气管道改造工作[1-3]，仅上海市2019年共完成15.8 万户居民住宅老旧燃气立管改造[4]；而温州市则注重使用更为先进的管体材料和设备，采用加强型防腐燃气穿墙管道[5]。本文以广东省某市穿墙、穿楼板位置燃气管道修复改造为例，分析存在的问题，探讨改造措施。

1  安装工艺和存在的问题

1.1  安装工艺要点

（1）以穿墙燃气管道安装工艺为例，流程为钻墙洞—预埋套管—管道防腐—管道安装—防水处理。

（2）新建燃气管道施工时，墙体批荡之前钻好墙洞，并及时预埋套管，保证墙面防水施工整体一次性完成，能比较好地解决墙洞的防水问题。建筑水泥沙浆对管道腐蚀非常严重，穿墙部位加套管保护十分必要。

（3）穿墙、穿楼板位置的燃气管道均设置在套管内，两管间隙采用柔性防腐、防水材料密封。

（4）既有建筑如老旧住宅或城中村燃气管道改造、农村“煤改气”管道施工，钻墙洞时要采取空心钻作业，其钻头尺寸外径比套管外径大0.5 cm～1.0 cm，以方便后续防水施工作业。

（5）常用套管材料及性能比较见表 1，目前以选用UPVC（硬PVC）管为主。

表 1 常用套管材料比较

1.2  主要问题

（1）设计标准和工艺水平低。早期设计标准不规范，技术水平有限，所用管材及防腐工艺水平较低，有的燃气管道甚至未采取防腐措施；之前以供应湿式人工煤气为主，部分地区供应液化石油气（气态），相比天然气对管道的腐蚀性更强。

（2）所在环境条件恶劣。室内燃气管道多安装于厨房内，长期处于较为阴暗、潮湿的环境中，加速了管道腐蚀。而且穿外墙燃气管道套管内容易积聚水分，也会造成腐蚀。

（3）运行维护不规范。用户对燃气管道安全状况不了解、不重视，暗埋、暗封等现象较为常见。燃气公司对室内燃气管道的信息掌握有限，检查维护不足。以致于部分高龄穿墙、穿楼板燃气管道的安全隐患不能及时被发现。

2  改造措施

2.1  腐蚀点修复

出现以下情况时，原则上将腐蚀点周围3 cm范围内的防腐层及铁锈除去。套管根部的腐蚀点宜将套管内封口填充物去除后再做除锈处理。

（1）管道出现轻微腐蚀（腐蚀深度小于管道壁厚的25%），防腐漆脱落面积小于5 cm2。

（2）管道出现中等腐蚀（腐蚀深度为管道壁厚的25%～50%）的坑状腐蚀点。

2.2  换管改造

（1）管道出现严重腐蚀（腐蚀深度大于管道壁厚的50%），腐蚀面积大于5 cm2时考虑换管改造。

（2）室内燃气管道发生泄漏，应立即换管改造。实施换管改造应按燃气抢修程序进行，采取相应的安全保护措施。

2.3  防腐工艺比较

穿墙、穿楼板位置燃气管道腐蚀漏气主要集中在入户管穿厨房外墙和表后管穿生活阳台墙壁等处， 目前管道防腐多采用施工现场制作工艺，对施工人员技能要求较高。如穿墙位置的燃气管道防腐长度为30 ㎝左右，冷缠防腐胶带6～8圈，两端无固定。冷缠防腐胶带的黏性与温度有较大的关系，经历冬季后会慢慢松动甚至脱落，使防腐性能下降，因雨水、水蒸气等进入后造成点蚀漏气。比较不同材料常用防腐工艺优劣，选择以玻璃纤维增强塑料（玻璃钢）为预防腐层的新型预制防腐管件，详见表 2。

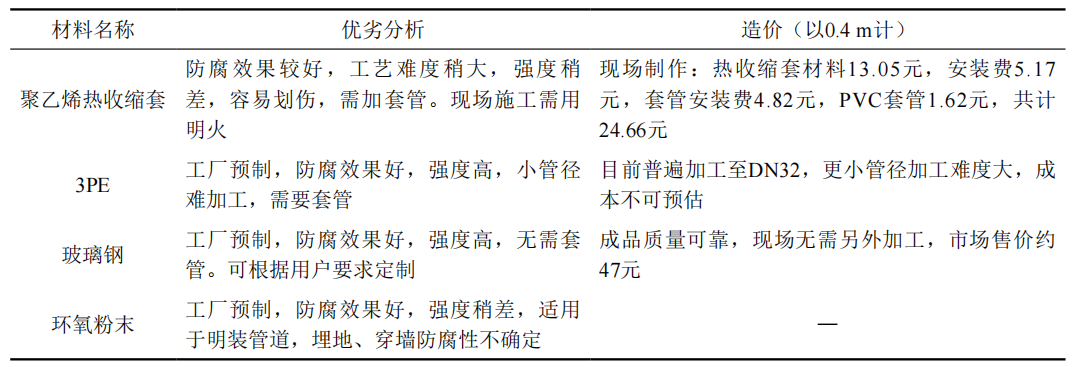

表 2 常用防腐工艺优劣比较

3  新型预制防腐管件

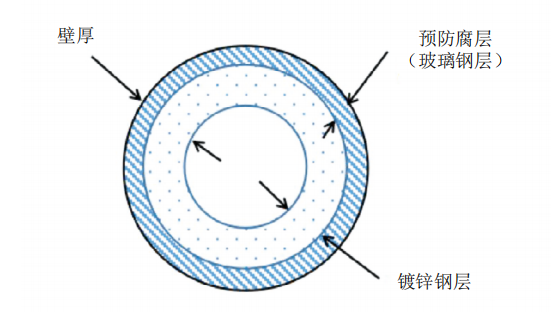

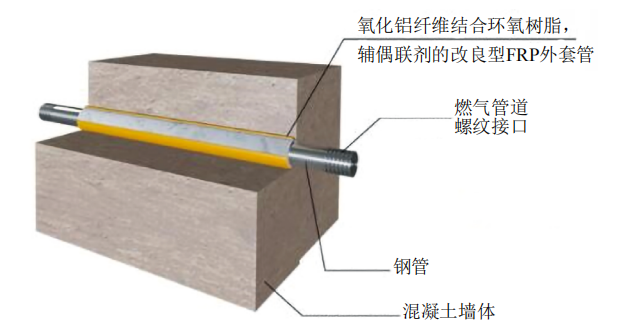

新型预制防腐管件截面如图 2所示，其安装剖面如图 3所示。

3.1  原材料

结构层由镀锌钢管构成，钢管符合GB/T 3091―2015《低压流体输送用焊接钢管》、GB/T 13793―2016《直缝电焊钢管》、GB/T 21835―2008《焊接钢管尺寸及单位长度重量》等的规定，可根据特殊要求定制。

外防腐层由纤维增强复合塑料SMC制造，材质符合GB/T 15568―2015《通用型片状模塑料》规定。

3.2  外观要求

预制防腐管件表面平整光滑，无明显划痕，不含对使用性能有影响的龟裂、分层、针孔、杂质、剥落、褶皱、贫胶区及气泡，纤维不外漏，管口平面无毛刺及其他明显缺陷。

3.3  运输仓储要求

装卸、运输过程中防止碰撞、抛摔和压伤等。与装卸、运输工具易产生摩擦处设置软质隔离，并防止硬物混入管垛中。搬运过程轻装轻放，防止碰撞。管件保存在清洁、干燥、通风的仓库内，堆高不超过8层，远离热源及其他化学品，不在露天放置。

3.4  预制管件外覆涂层和外套管

外覆涂层和外套管抗高温性能好，焊接部位距离涂层端口大于2 cm以上，无需采取降温措施，减少了现场作业难度，提升了施工效率。此外，耐酸碱腐蚀能力很强，能抵抗较大温差变化，与钢管本体膨胀系数接近，不会降低外覆涂层和钢管的连接强度。

4  建议

（1）对穿墙、穿楼板位置的燃气管道腐蚀情况进行排查，发现隐患及时采取改造措施，预防和减少安全事故。

（2）制定穿墙、穿楼板位置燃气管道检查检测企业标准，定期开展入户安全检查。

（3）燃气管道更换改造时，优选预制防腐管件，提升室内燃气管道安全水平。

参考文献：

[1]于飞，尉健兴，孙盛君．烟台2021年市区老旧小区供热燃气设施改造启动［EB/OL］．（2021-04-16）[2021-07-22]．http://yantai.dzwww.com/xinwen/ytxw/ytsh/202104/t20210413_8339758.htm

[2]廖明．投入1.3亿元，彻底改造城区老旧燃气管［EB/OL］．（2021-05-23）[2021-07-22]．https://zzwb.zznews.gov.cn/content/c1538849.html

[3]唐文竹，朱玲云．常州首个高层建筑燃气立管改造工程启动［EB/OL］．（2021-05-23）[2021-07-22]．http://www.cz001.com.cn/index.php?m=detail&id=12982

[4]上海市住房和城乡建设管理委员会．2019 年工作总结［EB/OL］．（2020-08-03）[2021-07-22]．http://zjw.sh.gov.cn/ghjh/20200803/6329ebd180b9422c985bba83281db5aa.html

[5]温州市燃气有限公司，温州德臻招标代理有限公司．温州市公用集团燃气公司关于加强型防腐燃气穿墙管项目（自主）的采购公告［EB/OL］．（2020-05-13）[2021-07-22]．https://www.wzgytz.com//Art/Art_79/Art_79_8042.aspx

作者简介：杨青，1965年生，1986年8月参加工作，大学学历，燃气工程高级工程师,现任广州广燃设计有限公司技术总监，广东省燃气协会科学技术委员会专家。联系方式：单佩立13403286528，gdyfxkj@163.com。
