泡沫几何检测技术排查小口径管道变形缺陷案例

来源:《管道保护》2021年第6期 作者:周彬 丁融 邹斌 韦正鑫 时间:2021-12-15 阅读:

背景

目前国内小口径支线管道由于受内外部条件限制,大多没有开展过清管工作,管道内部污物长期累积,导致管道内径发生较大变化,给内检测带来较大难度。

涩宁兰输气管道甘西南支线全长63.6 km,管径219.1 mm×6.3 mm,设计压力6.3 MPa,沿线地理环境以山地为主,地势起伏较大,地质灾害频发,自2011年投产以来一直未完成基线检测。2019年开始启动漏磁检测前清管作业,累计发送各类泡沫清管器16个。2020年4月换型采用机械清管器清管,但因管道严重屈曲变形造成机械清管器卡堵。

措施

(1)选用泡沫几何检测技术。该技术以泡沫体为载体,最大可通过40%OD变形点,采用先进的几何传感探头,能够识别管道内环焊缝、弯头及阀门等特征点,可以精准测量管道内径变化并准确定位,特别适用于情况不明的管线(图 1)。

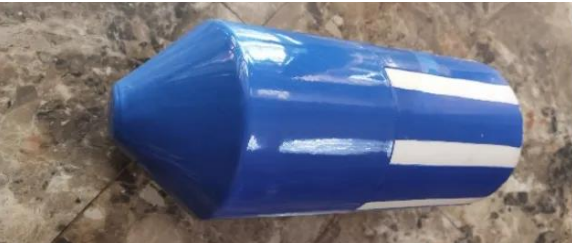

图 1 泡沫几何检测器


公司于2021年5月至6月实施泡沫几何检测,共排查出内径减小超过10%的缺陷点4处(图 2)。

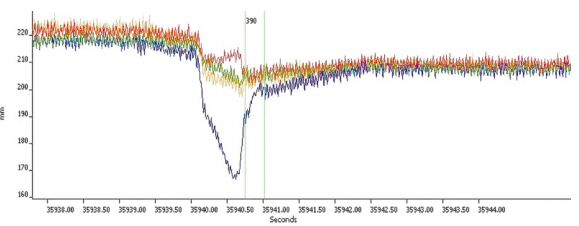

图 2 管道内径减少异常点信号



(2)开展缺陷开挖验证。通过泡沫几何检测定位信息,结合管道竣工资料,对4处较大变形点开挖验证,发现2处为变形缺陷、2处为管道内部存在异物所致,与检测报告相符(图 3)。

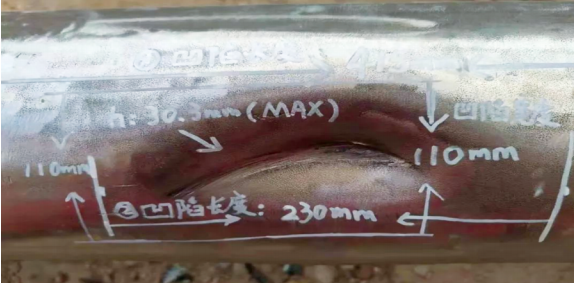

图 3 开挖验证变形管道实测



(3)实施缺陷换管修复。为有效消除管道本体安全隐患,同时为后续清管、检测创造有利条件,2021年9月完成对4处变形点的换管修复(图 4)。




图 4 洮河穿越前悬崖处管道凹陷点修复现场



启示

甘西南支线小口径管道通过应用泡沫几何检测,及时排查出了较大几何变形点,为排除管道安全隐患和后续通球作业提供了有力支撑,为小口径、低输量管线基线检测提供了借鉴。


(撰稿人:国家管网集团西部管道公司周彬、丁融、邹斌、韦正鑫)
