山区管道水工保护挡土墙设计及施工要点

来源:《管道保护》2022年第5期 作者:刘一 薛继旭 孙国强 席有强 时间:2022-10-8 阅读:

刘一 薛继旭 孙国强 席有强

北京管道石家庄输油气分公司



山区地形复杂、施工条件差,管道敷设时穿越河沟道、陡立边坡等情形较多,地质灾害风险随之增大。挡土墙可保持山体斜坡和边坡稳定,减轻对山区生态环境的破坏,减少管道开挖和深埋工作量抵抗山体水流冲击和腐蚀,有效提高管道抗冲刷能力,降低山体滑坡造成的管道断裂损害,对管道起到安全防护作用。挡土墙类型多样,按材料分有混凝土挡土墙、干砌石挡土墙、浆砌石挡土墙、袋装土(砂)挡土墙等,各有优缺点,应从实际出发,选择适用的方式进行修建。

1  浆砌石挡土墙

使用块状或片状石头,现场慢慢堆积,水泥砂浆填补细缝促其粘黏而成。石料可以就地选取,是山区使用最多的重力式挡土墙。浆砌石挡土墙墙体刚硬度较大,可以支撑和遮挡高强度、高重量物品冲击,且施工部署灵活、施工选材便捷、施工成本较低,很多地势复杂山体斜坡处都选用浆砌石挡土墙。缺点是墙体自身重量大,对地基压迫承载量高,长期使用会导致山区斜坡下滑变形。适用于山体石料富裕、地基土质好、水流冲击严重、坡度大于45°的岸坡地段。

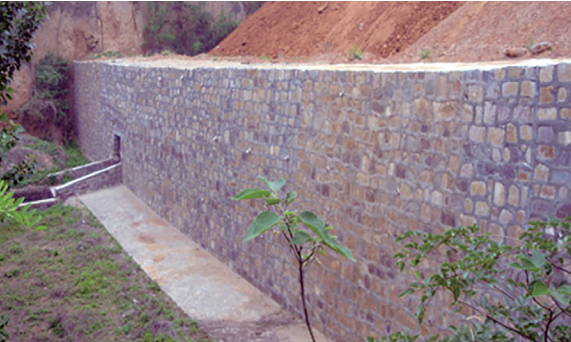

浆砌石挡土墙示例

设计及施工要求地基基底置于中密的砂土、碎(卵)石和基岩上,严禁设在未经处理的回填土和新冲於土层上方。墙身用 M7.5 水泥砂浆砌筑,外露部分采用 M10 水泥砂浆勾缝,不应形成通缝。墙顶用 M10 水泥砂浆抹成 5%的外斜护顶,厚度为 30 mm。挡土墙墙体砌出地面后,基坑必须及时回填夯实,压实系数不小于 0.90,墙后土体应待墙身强度超过 75%后再回填,压实系数不小于 0.90,并做成不小于5%的向外流水坡,以免积水下渗影响墙身稳定。按照墙体高度要求设置泄水孔时,要严控反滤层布置。当墙体较长时,每隔10 m~15 m设置一道沉降缝,缝中填塞沥青麻筋或其他有弹性的防水材料,沿内外顶三方填塞深度不小于 20 cm。所用砌筑石料应质地坚硬、不易风化、无裂纹,石料强度应符合设计要求,石料表面的污渍应清除干净。

2  袋装土(砂)挡土墙

袋装式挡土墙是将砂或土用聚酯复合生态袋包裹后堆积砌成挡土墙。这种挡土墙施工成本非常低,对地势几乎无要求,适应性强,主要适用于土质松软的山体斜坡处,可在山体滑坡等地势复杂环境下施工。

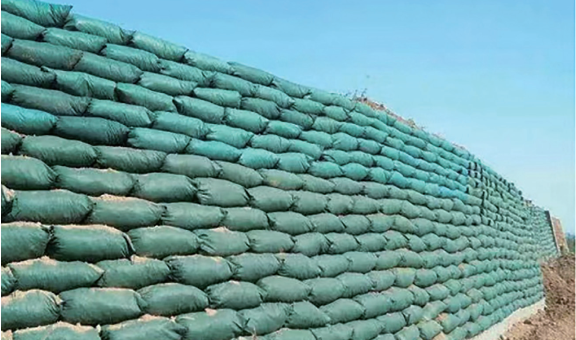

袋装式挡土墙示例

设计及施工要求地基处于未风化的硬质岩和软质岩、密实的砂土、老黏性土和黄土等。不适用于新近沉积的黏性土和软土。土(砂)料就地取材,清除大块土和碎石。码砌时注意不要形成纵向通缝,每层码砌完毕压实后方可码砌下一层,基坑及墙体管沟同样采用袋装码砌,墙后填土分层夯实。聚酯复合生态袋抗老化、抗紫外线、无毒、不降解,可百分之百回收使用,符合环保要求。

3  石笼挡土墙

石笼挡土墙是将经过防腐处理的钢丝网用机器编织成箱形状,把坚固石块装入其中,一箱箱堆积,并排砌成挡土墙,框架性强、结构性完整。石笼挡土墙属于柔性堆积,可以适应多种复杂山体地形,且能够缓冲部分水流冲击,不会受到比预期压力更高的水压力,更不会有基础及背后土壤恶化问题,一般不需要考虑配套建设专用排水设施。施工要求和操作规范比较简便,运输量不大,特别适用于水源供给量不足或施工材料运输较为困难山体的水工保护工程。

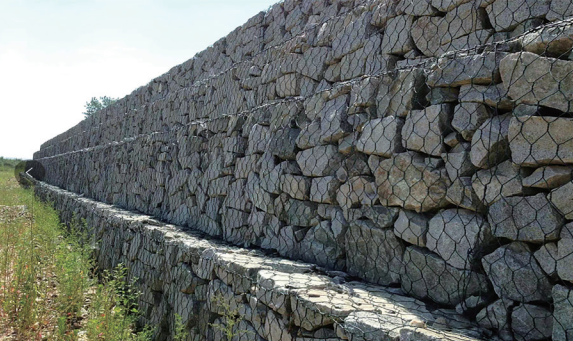

石笼挡土墙示例

设计及施工要求石笼骨架宜采用不小于直径10 mm钢筋制作,钢筋间采用焊接连接。镀锌铁丝网可以采用机械加工成型的网片,现场与石笼骨架绑扎连接。石笼内填料按设计标准或图集标准要求选取相应粒径的块石或卵石,石料粒径不应小于网孔的1.5 倍,将大粒径石料置于外侧。石料强度不小于 MU20,严禁使用风化石。

4  混凝土挡土墙

混凝土挡土墙主要施工步骤为基槽开挖、模板制作安装、混凝土浇筑。对比浆砌石挡土墙,其施工便利性和墙体坚实度更具优势。但因为山区运输通行困难,使用有局限性。

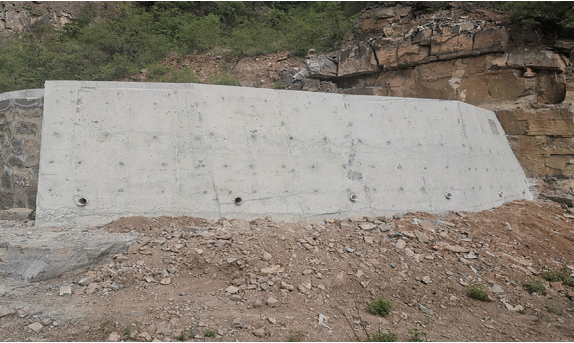

混凝土挡土墙示例

设计及施工要求应根据构筑物的工作条件、地区气候等选用混凝土,以满足抗冻、抗侵蚀等耐久性要求。挡土墙基础模板采用大块优质竹胶板,模板厚度1.5 cm,模板后面采用10 cm×10 cm方木作为背棱,钢管固定。竹胶板重复利用时要将其表面的水泥浆清除干净,然后涂抹脱模隔离剂。基础模板支完后验模,合格后准备浇筑混凝土。为保证混凝土的拌和质量,尽量采用商品混凝土、汽车泵浇注方式。同时,混凝土采用插入式振捣棒振捣时,振捣棒离侧模模板的距离应控制在50 mm~100 mm之间,同时应避免振捣棒碰撞模板和钢筋,振捣器的插入间距不大于500 mm。每一处必须振捣密实,避免漏振、欠振和超振,标准为混凝土表面平坦泛浆不冒泡且混凝土面不再下沉。挡土墙基础混凝土浇筑完要及时养护,养护期不低于7天,使混凝土表面经常保持湿润。

5  结语

通过前期实地考察和初步设计,在山区地段采取合适的挡土墙类型是水保工程建设的第一步。施工过程中,管理人员应该全程跟进、时刻观察现场施工情况,梳理水工保护工程施工要点,明确工程质量管控依据,采取相应措施,实现对水工保护工程质量的全面管控。


作者简介:刘一,1996年生,2019年毕业于华北水利水电大学,主要从事管道管理工作。联系方式:15538204695,15538204695@163.com。
