河道大型交叉施工管道安全保护案例

来源:《管道保护》2022年第5期 作者:夏坤坤 齐迎峰 杨百强 林朝晖 时间:2022-11-7 阅读:

夏坤坤 齐迎峰 杨百强 林朝晖

北京管道天津输油气分公司



背景

天津市为进一步改善海河水环境质量,避免独流减河及湿地直接与海河支流洪泥河接触,于2021年5月实施独流减河倒虹吸工程。该工程与港清线、港清复线和港清三线天然气管道在独流减河内交叉。管道保护工程采取全断面开挖方式横跨独流减河及其湿地建设箱涵,交叉处管道采用钢管桩为基础的跨越支撑桁架保护。7月27日,3条管道正上方主体箱涵已经基本完工,检修孔处于绑扎钢筋阶段。当日,因接到上游向独流减河水域泄洪通知,管道单位与建设方、施工方召开紧急会议,商讨确定交叉工程现场管道保护方案,避免暴露在外的天然气管道遭受破坏。

保护措施

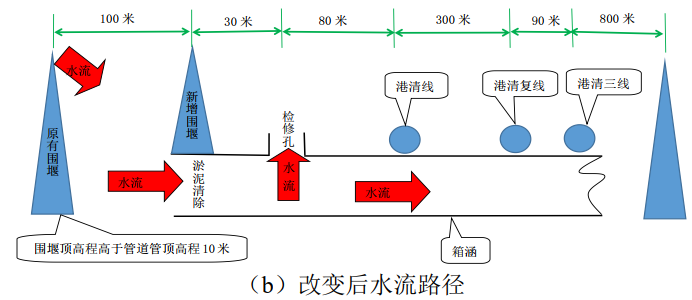

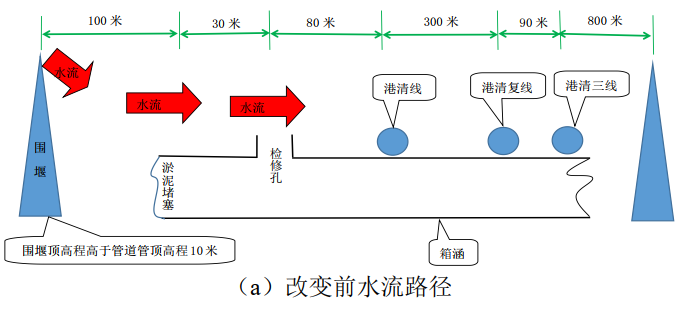

(1)连夜在来水方向修筑围堰,疏通箱涵,使洪水改变路径从箱涵的检修孔出水进入交叉施工作业坑内,防止作业坑周围水坝抬高作业坑内水的高程,降低洪水进入作业坑的动能。如图 1所示。




图 1 实施控制措施前后洪水路径对比

(2)抢在洪水到来之前,对现场港清线、港清复线、港清三线监控摄像头用土石袋加固,以便后期在人员无法进入情况下,可以通过监控摄像查看现场情况。

(3)施工现场所有电气设备断电,保证不发生人员涉水触电事故。

(4)现场被水淹后(图 2),第一时间协调施工方派遣专业潜水员每日查看水下管道情况。


图 2 作业现场淹没前后对比

(5)现场管线上方设置标识旗帜(图 2),以保证摄像头能够准确捕捉到管道位置,同时防止过往抢险船只触碰管道上方桁架破坏管道。

启示

汛期河道内作业,及时获取洪水预警信息是抓住抢险最佳时机、提前布控、采取安全防护措施的前提。施工期间,应密切关注当地气象信息,主动与水利等管理部门沟通联系。根据现场实际环境,利用周边现有设施,制定合理的防护方案。重视抢险作业和次生灾害对管道安全的影响,采取加密巡检、加密管道标识、插设警示彩旗等多种手段,保护管道安全。


作者简介:夏坤坤,1986年生,毕业于中国石油大学(华东),分公司管道科副科长,目前主要从事管道管理工作。联系方式:18633793078,119210832@qq.com。
