油气管道伴行光缆中断原因分析及保护措施

来源:《管道保护》2022年第3期 作者:王训禄 时间:2022-5-27 阅读:

王训禄

西部管道乌鲁木齐输油气分公司王家沟作业区




摘要:造成管道伴行光缆中断的主要因素有承包商作业、第三方施工作业、自然灾害。通过收集近年来管道伴行光缆中断案例,分析光缆中断因素、发生时间、光缆修复时长等。选取具有代表性的案例,进一步分析光缆中断原因,剖析不足,总结光缆保护的有效措施。

关键词:管道伴行光缆;光缆中断;承包商施工;第三方施工;保护措施



管道伴行光缆是重要的管道附属设施,断缆后易造成管道局部通讯中断、SCADA系统中断,给阀室及其管道安全运行造成威胁。2020年以前,乌鲁木齐市周边共敷设了14条输油气管道,其中7条有伴行光缆。随着分公司管理自动化程度不断提高,调度室、阀室、站场的调控信息、工艺操作等通过管道伴行光缆实时远传联动SCADA系统完成,伴行光缆成为生产数据承上启下的重要通道。

实际工作中,项目承包商施工作业、第三方施工作业、自然灾害造成光缆中断的情况时有发生,对自动化程度居高的阀室、站场以及长输管道安全管理带来了严重威胁。集团公司为此发布了保护光缆安全技术规范,将“光缆断缆”性质提升为“事故”,要求全员增强“断缆如断管”的危机意识。基于此,统计分析了分公司近年来断缆事件发生原因及发生时间、光缆修复时长等,总结企业保障管道光缆安全所采取的措施及效果。

1   断缆事件数据统计

1.1  导致断缆事件因素统计

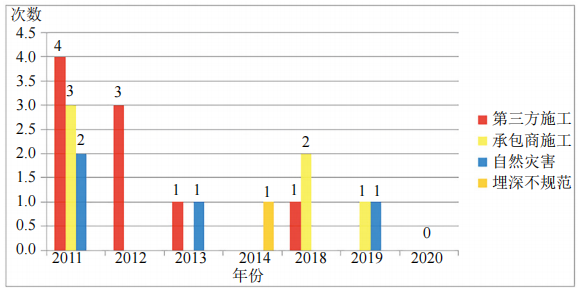

据统计,2011-2020年共发生20起管道伴行光缆中断事件,其中因第三方施工造成9起,承包商施工造成6起,占总数的75%。2011年各类因素造成断缆起数最高,2013-2020年逐年下降。2019-2020年连续两年没有出现因第三方施工造成的断缆事故(图 1)。



图 1 2011—2020年管道伴行光缆中断事件及断缆因素统计


1.2  发生断缆时间统计

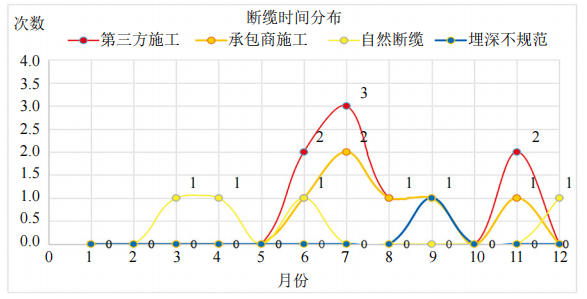

由图 2可知,断缆事件主要集中在每年3—12月。其中,第三方施工断缆、承包商施工断缆主要发生在6—11月。根据管道沿线实际施工情况,每年5—11月是各方施工的高峰期,同时也是公司管道环焊缝开挖检测、本体修复开挖验证和评价等项目施工的高峰期。自然灾害断缆主要发生在3—6月,这一时间段是河道泄洪、融雪性洪水的高发期。



图 2 断缆事件发生时间分布


1.3  光缆修复时长统计

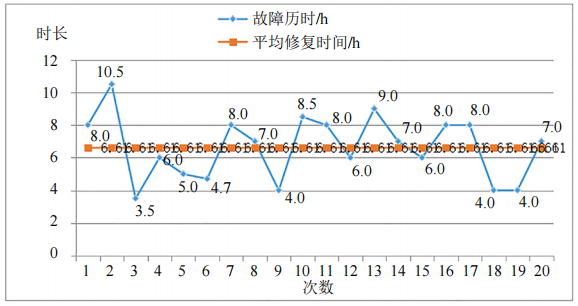

从图 3所列20起断缆修复时长统计看,平均需要6.61小时,意味着相关联的站场、阀室的生产数据在至少6.61小时内可能处于失控状态,对自动化程度居高的阀室、站场以及长输管道安全运行造成严重威胁。



图 3 断缆修复时长分析


2  典型案例

2.1  保护措施不当导致光缆连续中断

2012年,西三线穿越独乌原油线、西二线作业中,现场开挖面积较大,监护人员要求施工方用角铁固定西二线伴行光缆实施保护。完工后没有取下固定光缆的角铁而直接回填作业坑。2013年5月农田浇灌造成穿越处地面下陷,角铁受力下切造成光缆中断。断缆续接后维修人员将接线盒和盘缆直接埋于断缆处并恢复现场。同年6月农田大面积灌溉造成该处光缆再次中断。经开挖验证发现由于地面再次下陷使光缆从接线盒中拽出导致中断(图 4)。连续两次断缆的主要原因是穿越处作业坑土质松软、回填未夯实,导致地面下陷。其次是作业人员光缆保护意识不到位,未取出角铁即回填作业坑;光缆续接后接续盒放置不当且回填夯实不彻底导致地面再次下陷。



图 4 作业坑断缆抢修现场照片


2.2  违章施工挖掘造成光缆中断

乌昌新区基础设施配套工程五一农场某污水处理厂中水回用管道穿越乌石化支线、王化双线。作业区严格按照第三方施工“九步法”管理要求,于2018年11月为施工单位新疆天恒基建筑工程有限公司办理了开工手续,并进行了现场安全培训、技术交底及作业前安全分析。施工单位在作业区监护人员未到场且未办理挖掘作业许可的情况下,挖掘机违章施工挖断光缆。

断缆直接原因是第三方施工单位违章进行挖掘机作业。间接原因是作业区对第三方施工管理不到位,对周边挖掘机没有实行动态管理;第三方施工人员安全观念和风险意识淡薄,作业区对施工作业缺乏有效监督;作业区没有严格落实24小时监护要求。

2.3  管道位置信息错误造成光缆中断

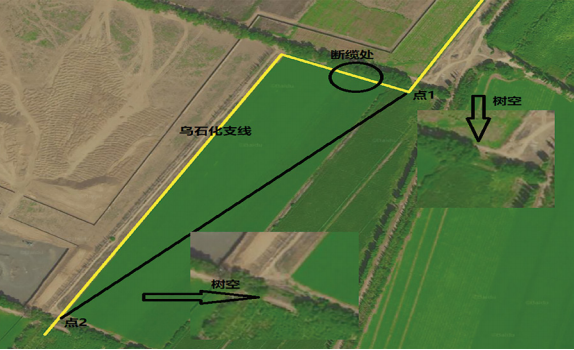

2011年7月,五一农场进行滴灌改造时误将光缆挖断。断缆直接原因是某巡线工误认为乌石化支线管道走向为点1到点2的直线(图 5黑线),在没有用雷迪仪检测管道走向和埋深的情况下,自行同意施工方在距点1约20米的位置实施挖掘机作业,该处正位于管道实际走向正上方(图 5黄线),施工时将光缆挖断。间接原因是风险辨识不到位,没按要求及时上报第三方施工信息;经现场勘查点1和点2各有一处8~10米的树空隙,仅点1、点2有标志桩和转角桩,中间管段没有设置标识牌,管道走向和位置不清晰。



图 5 施工现场位置示意图


3  实施光缆保护措施

(1)提高全员光缆保护意识。通过安全风险教育,员工普遍深刻认识到光缆对SCADA系统、集中监视系统的重要性,从而在日常工作中像管理压缩机停机事件一样管理光缆中断事件。

(2)加强项目承包商管理。坚决杜绝一切违章作业,通过风险辨识、技术交底、安全培训和严格考核等手段,提高承包商安全风险意识。在施工区域安装24小时“移动哨兵”技防装置,严格做到施工过程可控、可靠。面对施工中出现的问题,作业区及时与承包商制定解决措施,共同推进落实,加强对施工现场的监督检查,杜绝“随心所欲”的施工行为。

(3)加强巡护人员考核培训。将标准化管道巡护、第三方施工监护、管道标志维护、应急报告等管道业务流程纳入巡护人员培训考核内容,使他们熟悉和掌握管道走向、埋深等基础数据,改进巡线人员巡护质量不高、问题发现不全、基础数据一知半解等问题。

(4)有效管控第三方施工活动。合理设置巡护关键点、视频监控点,持续开展管道周边第三方施工信息再摸底、再排查工作。增加高后果区、人口密集区、规划新建工业园区的巡查频次,有计划走访管道沿线村、镇、农场、市政规划等政府部门,及时获取相关规划施工信息。做好管道沿线居民的管道保护宣传工作,提高管道保护意识,落实施工举报奖励制度。

(5)完善管道防汛重点地段台账。识别暴雨、洪水等自然灾害风险点,及时发现潜在危害因素,对山区汇流处、容易发生塌方处全过程跟踪。针对地质灾害较高及以上风险管段,制定切实可行的风险消减措施和管理方案,有计划分期实施治理,确保治早治小,有效减少自然灾害断缆事件发生。

(6)做好光缆日常维护工作。树立不仅机械作业会断缆,人工挖掘作业也存在断缆的风险意识,建立光缆走向、埋深等基础资料台账并及时更新,做好盘缆台账管理。

4  结语

通过强化光缆保护意识,不断改进完善保护措施,使各类断缆起数逐年下降,2020年分公司全面实现零断缆,光缆保护效果显著。随着管道服役期的延长,管道环焊缝检测、本体修复、防腐层修复等施工项目数量逐年增加,应强化对承包商施工作业活动的监管,实现施工作业全时段监护,杜绝断缆事件的发生。
