摘要：对某输油站辅助系统埋地管道防腐管理现状进行分析，提出了提升辅助系统埋地管道阴保有效率措施，即在站内泵棚区、阀组区增设浅埋阳极，提高恒电位仪输出电流。通过馈电试验对提升措施进行了可行性分析及优化，为改进站场辅助系统埋地管道防腐管理提供借鉴。

关键词：站场；辅助系统埋地管道；阴保有效率；提升措施

站场埋地管网错综复杂，金属构筑物、接地网多且相对于线路管道所处土壤环境更加复杂，使得站场区域阴保管理难度增大。同时，随着场站工艺管道管龄增长，在防腐层出现老化、剥离、破损等缺陷的管段，管体会逐渐发生不同程度的腐蚀，特别是排污、泄压等辅助系统小管径管道腐蚀穿孔事件时有发生。提升站场辅助系统埋地管道阴保有效率一直是站场防腐管理的重点。

1  防腐管理现状分析

1.1  管道防腐层情况

某输油站站内管道防腐层等级相对较低、质量差，近几年对站场埋地管道防腐层进行了大修处理，但从“站内管道检测、防腐工作回头看”排查结果来看，由于辅助系统埋地管道大多穿越主工艺管道狭小空间，受固定支撑、临近其他构筑物等影响导致防腐作业空间受限，特别是排污、泄压等小口径管道防腐层缺陷未能够进行及时全面修复。

1.2  站场区域阴保现状

目前，站场各测试桩所测阴保电位均能够满足阴极保护准则要求（﹣0.85 VCSE～﹣1.2 VCSE）；但泵棚区排污管道、阀组区小口径管道由于接地多等原因其阴保电位大部分只能满足GB/T 21448―2017《埋地钢质管道阴极保护技术规范》规定的100 mV准则要求，甚至更正。

2  提升措施

在泵棚区、阀组区增设浅埋阳极并入现运行的恒电位仪辅助阳极，通过提高恒电位仪输出电流，进行多路阳极分流保护，从而提高该区域的阴保电流分布均匀性。

2.1  可行性分析

输油站区域阴保恒电位仪额定输出为30 A/50 V， 目前，3台恒电位仪输出电流范围 0.05 A～8.50 A，恒电位仪设备本身输出电流上调空间很大。经对上述措施进行初步馈电试验，在暂不考虑增大区域1#恒电位仪输出电流对干线阴保干扰的情况下，只靠原有的1#深井阳极提供保护电流，将区域1#恒电位仪输出电流预置至20 A。经测试，原泵棚区排污管道阴保电位可以在原来基础上提升100 mV。据此分析，如果在泵棚区、阀组区增设浅埋阳极刻意增加该区域的保护电流分布，阴保电位提升效果会更加显著。

2.2  负面影响分析

输油站区域阴保3组深井阳极对干线阴保干扰较大， 如果无限制地增大恒电位仪输出电流，会造成干线管道过保护。因此，建议增加阳极分流箱（图 1）对深井阳极输出回路电流进行限流调节，从而避免因深井阳极输出电流过大造成干线管道过保护现象发生（图 2）。

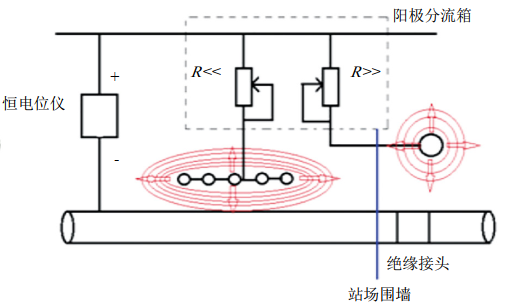

图 1 阳极分流箱内部结构图

图 2 实施阳极分流后电流分布图

3  实施步骤

（1）根据SYT 6964―2013《石油天然气站场阴极保护技术规范》，在泵棚区、阀组区等欠保护区域增设浅埋阳极，并通过阳极分流箱并入现运行的深井阳极。

（2）增大区域阴保恒电位仪输出电流后，通过阳极分流箱对深井阳极的输出回路电流进行限流调节，避免造成干线管道过保护；同时刻意增大浅埋阳极回路电流输出，增加泵棚区、阀组区的电流分布。

（3）对措施实施后仍然不满足要求的个别欠保护点通过现有的阴极分流箱采取均压跨接等方式进行调节保护。

4  结语

站场管道防腐等级相对较低，即便是近几年各站场采用了较好的无溶剂环氧材料进行防腐层修复，但由于对管道表面处理等级要求高、施工质量受环境及温度影响较大，加之管道分布密集区修复作业空间受限等因素，防腐层质量难以保证。因此，进一步优化站场保护电流分布，提高阴保有效率成为站场辅助系统埋地管道腐蚀治理刻不容缓的手段之一。
