恒电位仪同步通断及远程监控改造案例

来源:《管道保护》2022年第3期 作者:方桉树 时间:2022-6-24 阅读:

方桉树

西部管道新疆输油气分公司连木沁作业区



背景

西部管道新疆分公司所辖西二线、西三线、乌兰线、鄯乌线、双兰支线管道里程共计3530公里。按照管道防腐管理程序要求,各作业区(站场)需每日记录并填报恒电位仪运行参数和阴极保护电位数据,这些工作占用了基层管理人员大量时间和精力,同时单靠人工巡检及测试无法及时发现阴保系统异常情况。为此分公司对作业区、压气站线路阴保间恒电位仪进行升级改造,建立了阴极保护远程管理系统平台,实现远程传输、远程控制一键同步通断功能。

改造内容

(1)平台功能设置。阴极保护管理对象包括管道、站场阀室、管道防腐层及阴极保护相关设备设施。管理数据包括阴极保护系统、防腐层和相关设备设施等全部参数。平台设置首页(图 1)、统计分析、日常管理、设备管控、基础资料及系统管理六个基础单元。

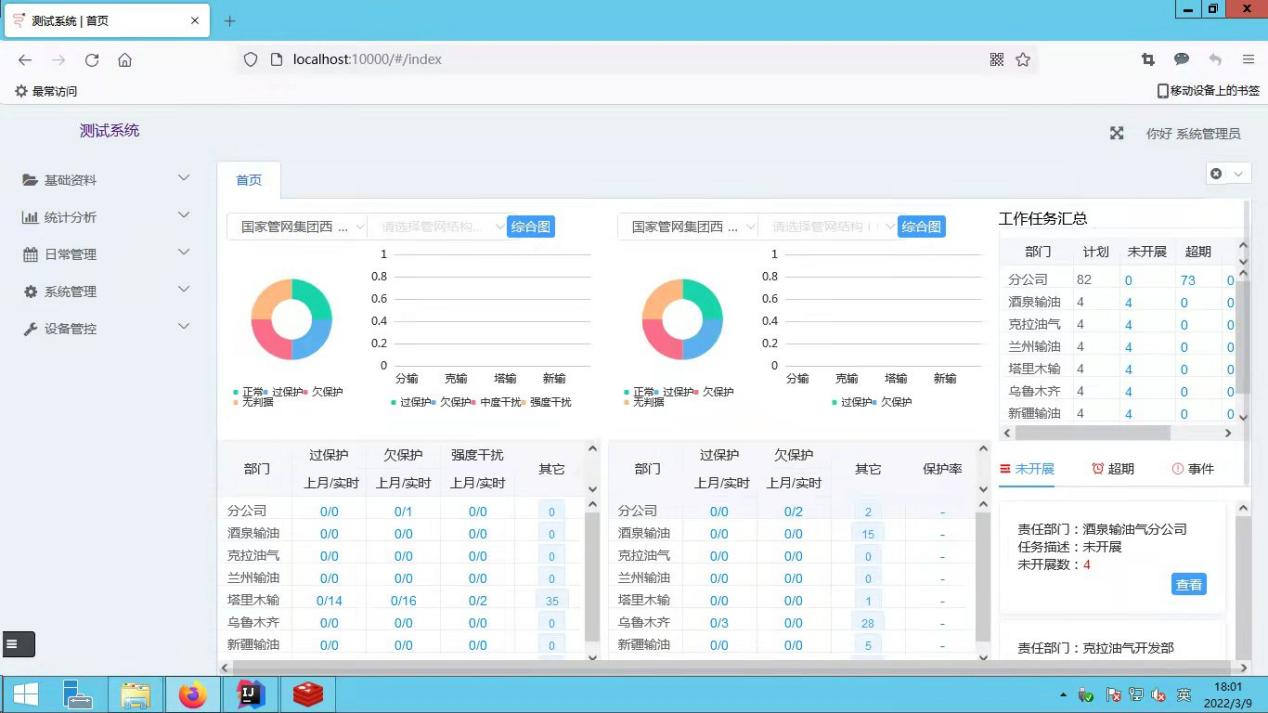

图 1  平台首页截图



(2)控制程序升级。对40台线路恒电位仪和137台站场恒电位仪远传远控及同步通断数字控制程序进行升级,配合通讯网关、同步通断控制器等实现远传远控及同步通断功能。第三方恒电位仪改造利用远程监测仪和自动切换控制器联合控制,配合通讯网关、同步通断控制器等实现远传远控及同步通断功能。

(3)通讯方式选择。通讯方式采用4G通讯模组传输,主要考虑其实施成本低,性能稳定。由于干线恒电位仪分布较广,部分区域无法收到移动网络信号,需采用北斗卫星通讯方式。同时4G基站各地区覆盖情况不一,北斗短报文通信数据传输误码率比较高,其发送长度和频率也受一定限制。因此,在恒电位仪远传远控系统设计中,通讯网关与管理平台之间采用数据重传机制,确保数据远传远控的可靠性。

(4)异常问题处理。三明恒电位仪改造中,断电状态下恒电位仪输出电压增高、输出电流减小,通电瞬间输出电流变大,之后趋于稳定。对此,在功率不变的情况下,远程监测仪更换阻值较小的电阻解决了这一问题。在青岛雅合恒电位仪软件升级、其自动切换控制器软件和硬件升级后,发现偶尔有设备切机现象。经青岛雅合研发人员连续运行测试发现软件程序漏洞,现场对自动切换控制器软件升级后问题得以解决。

启示

(1)本次改造历时3个月完成,通过对比恒电位仪上传数据与现场实际面板显示数据验证恒电位仪远传数据准确性;设置适当的数据传输频率、统计恒电位仪的上传数据量验证通讯质量的可靠性;下发控制指令查看恒电位仪指令执行情况验证远控功能。结果表明,恒电位仪均实现了远传远控,数据采集准确,通讯质量可靠,指令执行成功。

(2)平台使用2个月来设备运行正常,同步通断和数据传输无异常,应用效果良好,达到了改造目的。

(3)下一步计划通过统计分析每日采集到的阴保数据,找出阴保薄弱环节和阴保设备故障易发点和频发点,对症下药,争取实现阴保系统有效性“双百”目标。


作者简介:方桉树,1983年生,本科,工程师,连木沁作业区副主任,主要从事安全管理和管道保卫工作。联系方式:13639976176,fanganshu@qq.com。
