牛振宇

长庆工程设计有限公司

摘要：长庆油田集输油管道数量庞大，敷设环境复杂，高后果区识别既要执行规范，还应结合实际对高后果区识别结果进行修正。本文从识别标准、识别因素分类、识别准则等方面分析，综合考虑管道周边人口聚散程度、建筑场所用途、环境保护、自然灾害严重程度等因素，将集输油管道高后果区划分为人口密集区、重要设施区和环境敏感区三类。

关键词：高后果区；黄土梁峁；完整性管理；敏感区域

长庆油田所处黄土梁峁地区人口密集、水系发达、沟壑纵横，敏感保护目标众多且保护范围逐年扩大，涉及多处河流、水库、水源保护区和各类高后果区、自然保护区，同时还受到新能源和交通设施建设、市政规划扩展以及第三方施工和打孔盗油等因素的影响，增加了高后果区识别和管理难度。因此，结合现行技术规范，对黄土梁峁地区集输油管道高后果区识别方法进行研究并合理优化，具有一定意义。

1  执行标准

长输油气管道高后果区识别目前执行GB 32167―2015《油气输送管道完整性管理规范》（简称GB 32167），油田集输管道可参照执行，也可执行Q/SY 01039.3―2019《油气集输管道和厂站完整性管理规范 第3部分 高后果区识别和风险评价》（简称Q/SY 01039.3）。GB 32167给出了输油管道高后果区管段6条识别项，按照严重程度分为三级。Q/SY 01039.3核心识别准则与GB 32167基本一致，不同是Q/SY 01039.3未进行高后果区严重程度分级，将识别项由6项合并为4项。此外，Q/SY 1180.2《高后果区识别规程》、SY/T 6975《管道系统完整性管理实施指南》等规范对输油管道高后果区识别有相似规定，与GB 32167规则基本相同。

2  识别因素分类

集输油管道高后果区危害体现在重大人员伤亡、重要基础设施毁坏以及严重环境污染三个方面。按照人口密集程度、聚散程度，建筑、场所用途，以及周边设施、环境保护、发生灾害的严重程度等因素，将高后果区划分为人口密集区、重要设施区和环境敏感区三类。

2.1  人口密集区

画一个400 m×2000 m矩形框，在管道中心线沿轴向任意移动，矩形框的两条400 m短边距离框内外最近建筑物不应小于200 m，统计框内的住户数量，两端间管道则为高后果区，满足规范规定的哪个条件就划为哪个等级，简单易操作（图 1）。

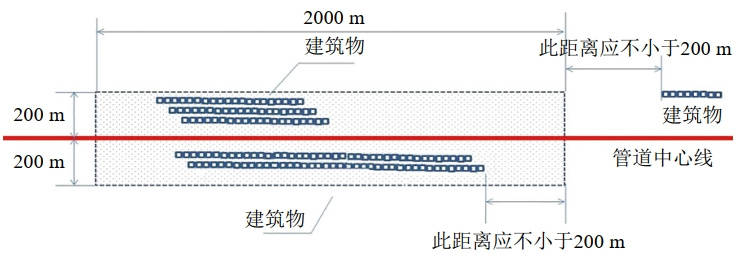

图 1 居民区构建筑物高后果区识别示意图

居民类构建筑物具体确定高后果区边界时，按照规范要求，应在管道中心线上画一个200 m半径的圆，当圆弧与构建筑物相接时，圆心距为高后果区的长度，如图 2中理论划分。这样的识别方法严谨，但实际操作难度很大，需将管道路由、构建筑物和两者相对关系严格按比例绘图，再用上述办法画圆，按比例推算圆心位置，确定高后果区长度。在建设期识别时有图纸可依托，基本可实现，但在运行期当构建筑物与原设计图纸发生变化后，生产运行单位需要重新调绘管道周边信息，按照比例绘制图纸，精度要求高，难度大，不易实现。

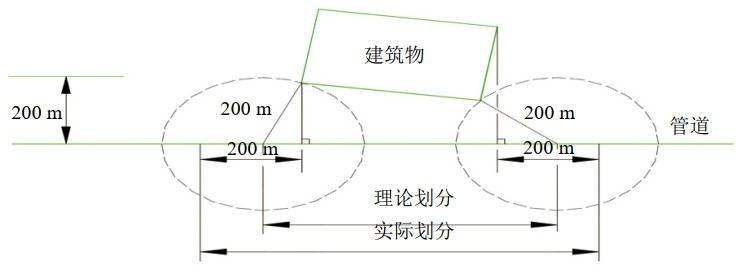

图 2 高后果区识别端点确定示意图

在高后果区识别过程中，为降低难度，从构建筑两侧端点位置向管道做垂线，两条垂线各向外延长200 m的距离就是此段高后果区，如图 2中实际划分，此方法简单可行，识别效率高，准确度高。

2.2  重要设施区

（1）交通道路。油田区域道路众多，将管道中心线左右平移50 m，在这100 m范围内出现的高速公路、国道、省道、铁路即可确定为高后果区。较高等级交通道路设计一般有用地边界线，认定以用地边界线为准。无等级公路如村村通道路等，没有用地边界线，实际划分时以路边排水渠外侧为界。

（2）易燃易爆场所。参照GB 32167中6.1.1.2高后果区边界设定为距离最近一幢建筑物外边缘200 m规定，将管道中心线左右平移50 m，在这100 m范围内出现的易燃易爆场所，参照图 2的边界确定方法确定高后果区长度。除了常见的加油站、加气站外，有一种特殊情况是油气田建设的油气站场。对此可分两种情况处理。一是油气站场与管道属于同一生产运行管理部门，并且都实施了完整性管理，可不划为高后果区；二是若油气站场属于第三方，则应划为高后果区，并与第三方管理单位合作共同防范潜在风险。

2.3  环境敏感区

环境敏感区在高后果区识别时，将200 m内的环境敏感区域两端向管道做垂线，两个垂足之间的距离就是高后果区长度（图 3）。

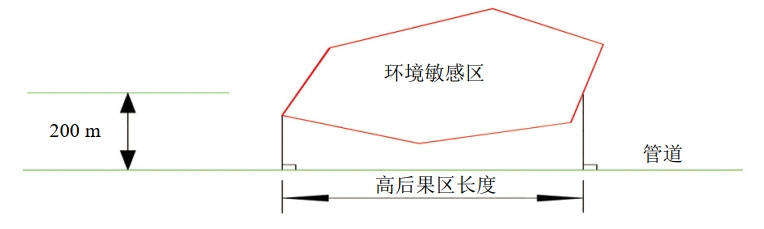

图 3 环境敏感区高后果区识别示意图

2.4  区域识别法

油田集输油管道大部分呈现为支状、网状结构，高后果区识别难度较大，通过实践总结，形成了符合油气田特点的区域识别法（图 4）。根据管网年代、环境、介质、管材等主要风险因素，以平滑曲线连接边界，将边界线以平行趋势向外延伸200 m，以延伸后的边界线包含区域作为一个识别单位，统计管网单元内的特定场所、易燃易爆场所、人口密集区及该场所200 m范围内包含的管道或管段，此管道或管段即为高后果区管道。

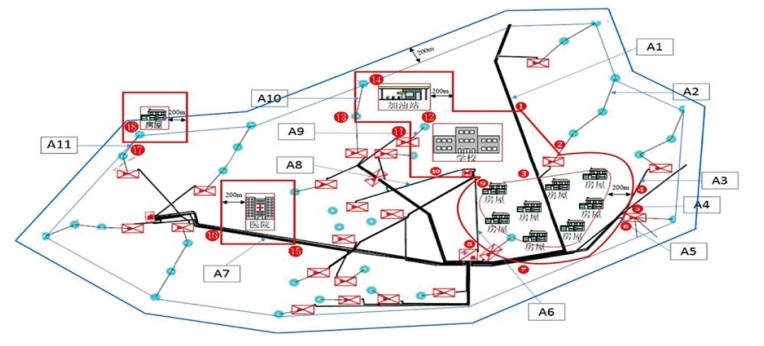

图 4 集输油管道区域识别法示意图

2.5  其它情况

集输油管道发生泄漏时，输送介质会沿地势由高向低流动，因此在高后果区识别时还需要充分考虑地形地貌条件，对距离进行调整。

要根据冲沟两侧的坡度大小、输送介质的流动性，测算发生泄漏油品流入河流或者敏感区的时间，再结合泄漏监测报警时间到应急抢险队伍到达现场处置的时间，若在油品泄漏至河流或敏感区域之前能够及时得到处置，不产生较大后果的，该处不判定为高后果区，否则作为高后果区管理。

2.6  高后果区合并与拆分

为了提高管理效率、降低管理难度和成本，将间隔小于50 m的同类高后果区合并为一个高后果区管理（图 5）。运行管理单位要采取管理措施或技术措施，减小高后果区管道泄漏的风险，比如提高巡线频次，加装视频监控设备等。

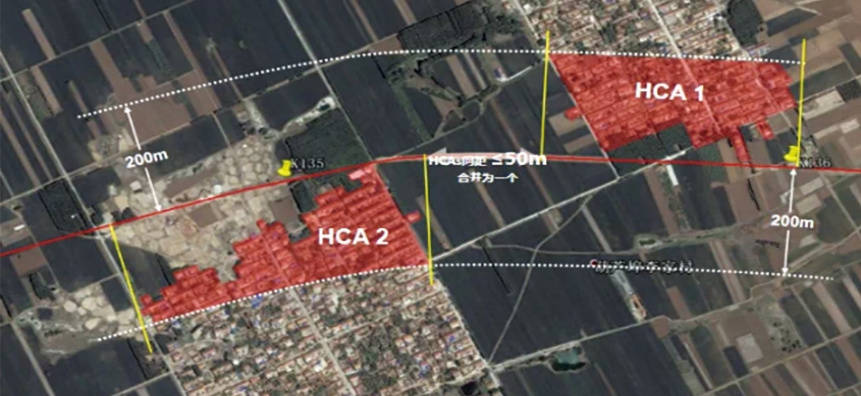

图 5 高后果区合并示意图

GB 32167对高后果区拆分未进行规定。油区居民区集中，交通道路发达，工业区不断延伸，河流水系多，连续高后果区长度较长，一般以2 km左右拆分为一个高后果区。拆分时考虑居民区、交通要道、环境敏感区分类，若全部是同一类，则按照2 km左右范围选择道路、田坎等作为分界点。

3  结束语

随着国家对黄河流域生态环境的保护力度加大，对油田集输油管道环保提出了更高的要求。长庆油田在多年的实践经验中，总结创新一系列方法，探索了适合油田发展的高后果区识别技术，提升了管道管理水平，降低了管道失效率。但该技术还存在一些不足，需要进一步改进和完善，更有效的应对所面临的风险与挑战。

作者简介：牛振宇，1982年生，高级工程师，注册安全工程师，毕业于中国石油大学（华东）油气储运工程，学士学位，主要从事油气管道和站场完整性管理技术研究工作。联系方式：18691804400，40191829@qq.com。
