熊小明

国家管网集团东部储运公司武汉输油处

背景

武汉输油处太湖管理站对仪长线太湖城区高后果区进行定期检漏时，发现3处疑似防腐层缺陷大漏点。仪长线于2006年5月建成投产，管道建设时太湖管段所处环境为农田、山区、林地等，人员活动较少，随着城市发展逐步把管道圈进城区，成为人员密集型高后果区。管道东西走向穿过太湖县城，全长2550 m，最小埋深1 m，最大埋深4 m，管径813 mm×10.3/11.1 mm，L450螺旋埋弧焊钢管，采用熔接环氧粉末加强制电流阴极保护联合防腐。疑似泄漏点位于人口密集区和交通设施之间。存在较大安全隐患，为保证高后果区安全，决定开挖验证，并对破损失效的防腐层进行整治。

开挖验证

（1）进场前安全交底和开展JSA分析。挖掘作业前开展JSA分析，督促施工单位对作业人员进行安全交底和技术交底，办理挖掘作业许可证，评估作业环境，做好人员自身防护。

（2）作业坑开挖。检测定位管道和光缆实际走向和埋深，确认开挖点周围地下构筑物分布情况，机械与人工结合开挖管道。开挖时要特别注意对管道和光缆的保护。作业坑开挖完成后，应先将光缆固定好，再对缺陷点防腐层进行剥离，以方便后续修复施工。

（3）防腐层破损情况。开挖后发现3处防腐层破损点，现场清理检查有一处破损点在固定墩两侧，一处在弯头处，一处位于直管段，其中最大一处破损点20 mm×10 mm，局部有气泡（图 1），且管道本体都未发生腐蚀。通过现场检查，管线铺设施工过程中，可能因施工方法不当、操作不规范造成固定墩两边防腐层缺陷，弯头部位受到异物或其他物体影响造成防腐层破坏。

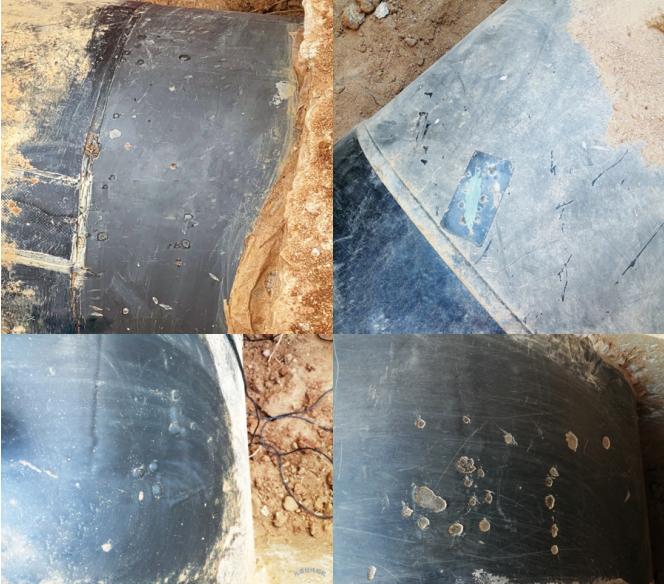

图 1 防腐层破损情况

整治措施

（1）清洗打磨。待修复的管道表面用清水清洗，打磨至表面光滑平整，除锈等级需达到St3.0级。

（2）防腐层修复。采用黏弹体胶带、光固化带依次缠绕，凹凸不平处用黏弹体膏补平。缠绕黏弹体防腐胶带时应保持轻柔的张力，边缠绕边按压胶带搭接部位，保证搭接部位平整、密封良好。黏弹体胶带轴向搭接宽度不小于20 mm，始末端搭接长度不小于100 mm，与管体原防腐层搭接宽度不小于100 mm，厚度不小于1.5 mm，与夹具之间的空隙部位用黏弹体膏填充密实。修复后表面应平整、搭接均匀、无褶皱、无气泡。光固化保护带轴向包覆宽度应超出黏弹体胶带两侧至少各100 mm，厚度大于2.5 mm，抗冲击力大于24 J/mm。施工后表面应平整、无褶皱、无空鼓、无烧焦炭化等。

（3）电火花检漏。黏弹体防腐胶带检漏电压10 kV，光固化保护带检漏电压15 kV，探头移动速度均为0.3 m/s，检漏合格。

（4）作业坑回填。回填作业坑时先用细土回填至管顶以上0.3 m后，用原状土回填并留有沉降余量，满足水土保持要求。恢复原地貌后，对修复管段进行地面检漏，确认无漏点。

启示

（1）施工期间应充分发挥现场监理作用，要求施工单位必须保证施工质量，严格做好日常监护和验收工作。

（2）高后果区管道应定期开展内检测，每半年至少开展一次外检测，掌握管道腐蚀状况，及时处置泄漏隐患。加密管道巡检频次，及时发现处置异常情况，做好第三方施工监管。

（3）加强地方管道保护宣传、安全警示告知、人口密集区风险告知等；加装高后果区管道标识；建立管道沿线企企、政企联防保护机制，确保突发事件应急抢险。持续提升高后果区风险管控的有效性。

作者简介：熊小明，1972年生，本科，工程师，2015年长江大学油气储运工程专业毕业，太湖站管道管理主管师。联系方式：13797981656，13797981656@163.com。
