浮顶储油罐罐顶加装高清监控摄像机案例
来源:《管道保护》2024年第5期 作者:陈浩群 李岚鑫 郝国双 时间:2024-10-16 阅读:
陈浩群 李岚鑫 郝国双
国家管网集团西部管道公司
背景
浮顶储油罐是油品储存和运输的重要设施,其可靠性和安全性直接关系到管道输送安全和公共安全。西部管道新疆输油气分公司鄯善商储库储油罐区原有监控摄像机均安装在防火堤外的铁塔顶部,高度30 m,受安装角度、高度等因素的影响,当浮顶罐罐顶降到一半时,通过塔上安装的监控摄像机大约能观察到50%的罐顶图像;当储油罐处于低液位时无法监测到浮顶罐浮盘和二次密封所在位置,存在较大安全生产风险。
做法
(1)监控摄像机类型与安装位置选择。经过比选后,在储油罐顶部导向平台侧安装1台防爆高清一体化球机,水平范围0°~360°连续旋转,垂直范围0°~90°旋转,可对外浮顶罐顶部浮盘进行无死角监控(图 1)。为保证监控清晰度,采用性价比更优的200万像素、1080 P的高清摄像机,防爆等级不低于ExdⅡBT4,使用36 V以下安全电压供电。为便于就近接入需要联动的火灾、泄漏监测等系统的报警联动信号,及时在监控客户端弹出报警视频,所有高清摄像机均配备不小于2路报警输入(开关量输入)、1路报警输出,并支持报警联动。

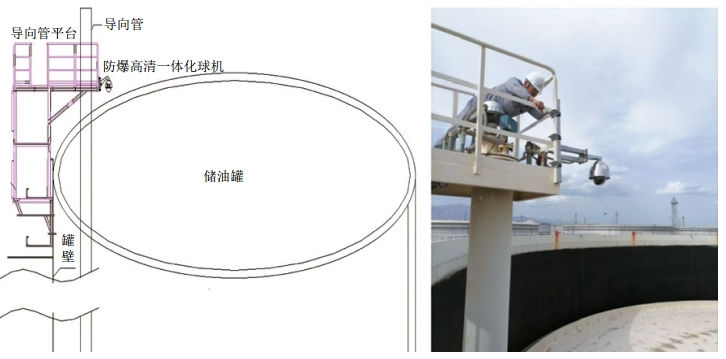

图 1 防爆高清一体化球机安装位置
(2)防爆接线箱类型选择与安装位置。距储油罐外侧2 m~3 m处(实际安装位置根据现场情况可做适当调整)或储油罐底部散水外侧,采用立柱式安装,固定在浇筑的混凝土基础上,其大小根据现场设备占用空间实际情况选择,防护等级不低于IP66,防爆等级不低于ExdⅡBT4。使用220 V交流电降压转换为36 V进行供电。
(3)线缆选择与敷设方式。监控系统视频信号采用铠装阻燃单模光缆和双绞线方式传输至监控中心,接入综合管理平台。监控中心至防爆箱段采用铠装阻燃单模光纤,以金属线槽、走线管廊、保护管或直埋等方式敷设;防爆箱至监控摄像机段采用双绞线,以金属线槽或镀锌钢管方式敷设,配置防爆挠性管及防爆格兰头;电力电缆使用铠装阻燃类型电缆,直埋场区内且深度不小于1 m(深度确定方法为所在区域环境冻土层以下)。
(4)接地。监控摄像机外壳采用铜芯线缆接入防爆接线箱内接地排进行可靠连接,防爆箱体、挠性管均需引线接地,接线箱立杆基础处采用50 mm×5 mm的热镀锌扁钢与储油罐底周围原有接地系统连接,接地电阻小于1 Ω。
启示
罐顶防爆高清一体化球机投用后,通过镜头旋转,可对储油罐浮顶进行无死角监控,监控图像清晰,操作灵敏(图 2)。项目投运也夯实了工业电视监控系统与火灾自动报警系统联动的基础,当报警发生时,能自动联动控制相关的摄像机转向报警区域,使站控调度工作人员第一时间掌握现场实际情况,确保第一时间发现安全隐患并处理。
通过后期的实践应用,建议对摄像机的支架进行改造,支架挑臂采用卡扣连接并可折叠的方式,以便清洁镜头及护罩上的雨水污泥,提高维护便利程度,降低人员的安全风险。
图 2 改造后的实时监控画面对比
作者简介:陈浩群,1972年生,本科,高级工程师,主要从事通信运维管理工作。联系方式:13999529953,chenhq04@pipechina.com.cn。
