王彦栋

国家管网集团西部管道公司

摘要：环焊缝质量缺陷是影响管道本质安全的重要因素。西部管道公司针对现场开挖“作业点分散、施工依托条件差、现场监管困难多、数据记录管理难度大”等问题，按照“工业互联网+安全生产”思路开发了管道环焊缝开挖复检管理APP及其管理平台，实现了大数据、云端化与复杂现场开挖管理的创新融合，为提升环焊缝隐患排查质量提供了支持。

关键词： 环焊缝排查治理；流程标准化；数据集约化；国产化

1  设计思路

管道环焊缝开挖复检管理APP围绕环焊缝开挖计划管理、开挖任务分配、现场数据采集、数据成果审核、数据成果汇交、施工进度监管等工作，为环焊缝开挖复检全过程管理提供了数字化支撑。管道环焊缝开挖验证现场数据能够及时、准确、完整的回流，实现了“数据采集更加规范便捷、现场作业证据留存详实、作业质量监管手段有力、数据资产价值持续提升”的应用效果。

APP遵从国家管网集团4.0业务域环焊缝排查治理工作流程和环焊缝排查治理工作指南，坚持流程、数据、IT一体推进，设计系统功能和数据架构，对齐最新的工作流程、内嵌KCP管控点，新增目标焊口确认、协同评片、作业坑测量写实等功能，形成统一的环焊缝开挖复检数据标准和填报。按照“作业流程标准化、过程质量可视化、责任主体明确化、数据管理集约化”原则，建立“一套平台、一个工具”，实现环焊缝现场开挖全过程管理。

业务管理人员主要在网页管理平台中操作，平台提供了开挖计划制定、作业任务分配、数据浏览与审核等管理功能，是开挖全过程数据存储、查询展示、辅助决策的管理端。相关单位人员主要应用APP实现待开挖验证焊口任务接收，现场各个作业工序数据填报，是产生数据、辅助现场施工的支持端。

2  实际应用

（1）环焊缝开挖作业流程标准化。

环焊缝开挖工作涉及目标焊口开挖、无损检测、评价、修复等多个环节，

单点施工工序复杂，现场作业数据采集内容多，采集标准不统一，按照传统工作记录模式，存在后期数据处理、集中汇总、应用难度大等问题。

环焊缝开挖复检管理APP将现场作业细分为10个标准作业工序，固化565个数据字段，取代了开挖作业纸质记录，在提升数据录入准确性的基础上平均一道口节约时间2小时，实现“作业即记录”的效果（图 1）。

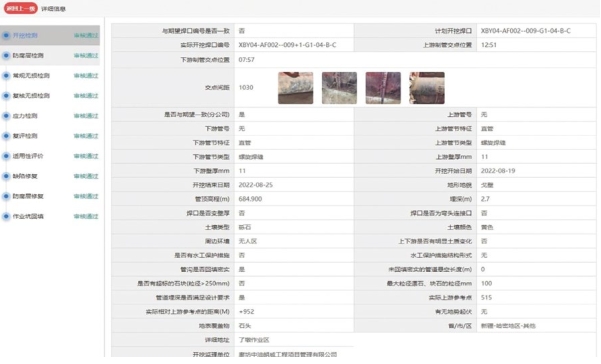

图 1 开挖工序固化

（2）环焊缝开挖过程质量可视化。

环焊缝开挖现场作业点多、分散，作业条件受限，隐蔽工程难于管控缺少直达现场的监管手段，易出现监管盲区，发生施工作业质量问题。

环焊缝开挖复检管理APP将目标焊口确认、焊缝编号记录、焊口错边情况、本体防腐层修复情况等作为关键质量管控环节，设计现场数据填报+拍摄照片（链接时间水印标签）、视频等方式对环焊缝开挖复检关键过程进行定点记录，确保关键环节和隐蔽工程施工记录真实可靠。

（3）环焊缝开挖主体责任明确化。

环焊缝开挖复检涉及各类承包商多，存在现场落实主体责任难度大的难题。公司根据不同承包商联合作业特点，按照任务源头分配、工序顺序衔接设计实现了现场闭环管理机制。施工单位、监理单位、作业区监管人员在APP中逐级签字确认，确保任务清晰、责任明确（图 2）。

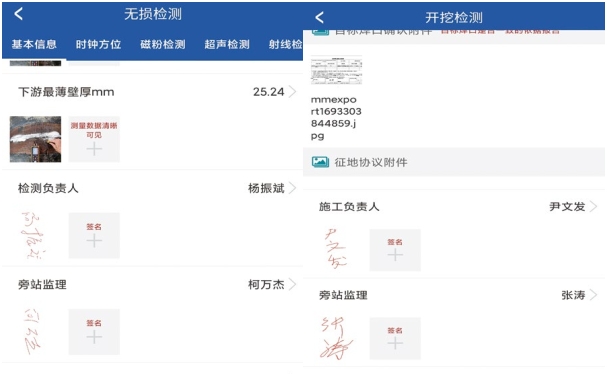

图 2 监管人员签字确认

（4）环焊缝开挖数据管理集约化。

以往的环焊缝开挖数据采集通过纸质记录，再回到室内誊录，信息传递链条长，容易出现错误，且不便查找与追溯。而且不同时期、不同维度的环焊缝数据存储分散，统一管理难度大。

在建设环焊缝开挖复检APP的同时，公司借力环焊缝排查工作，以环焊缝为基准对齐了管道建设期、内检测、地面三桩、高后果区、地质灾害、沿线环境等数据，实现了管道业务数据的集约化整合（图 3），夯实了数据挖掘应用基础。

图 3 管道业务数据集约化管理

3  结语

目前环焊缝开挖复检APP累计在国家管网集团12家地区公司的68家分公司进行了推广应用，管理259条油气管道的22500余道开挖焊口，收录461万道X65及以上钢级环焊缝的377个字段属性信息，为高质量开展环焊缝排查提供了有效的管理手段。接下来，为进一步落实国家关于核心信息基础设施自主可控的有关要求，保障企业信息安全，提升自主可控能力，将开展环焊缝开挖复检管理APP国产化改造工作。同时，开展上云部署工作，用以获得更强大的计算资源、更高的数据安全性和更灵活的扩展性，使得环焊缝开挖复检管理APP能发挥更大的作用，为企业带来更大的价值。
