超高层住宅建筑高度高、内部人员多、设备及管线系统复杂、竖向管井多，燃气管道一旦泄漏引发火灾或爆炸，容易形成烟囱效应，产生立体式燃烧，疏散与扑救十分困难，将直接危及居民生命财产安全，后果十分严重。GB 55009―2021《燃气工程项目规范》规定：“建筑高度大于100 m时，用气场所应设置燃气泄漏报警装置，并应在燃气引入管处设置紧急自动切断装置”。以便及时发现燃气泄漏并采取相应措施，避免燃气泄漏事故的发生或减少其影响范围。

1  报警信号传输方式

燃气报警系统信号分有线传输与无线传输两种方式，无线传输为内置模块通过移动、联通或电信信号传输。有线传输又可以分为总线制与分线制两种不同的安装方式。

总线制。可燃气体报警器采用模块控制，总线制通常使用四芯线连接。一台燃气报警控制器可以同时连接多个探测器，它把前端探头信号地址模块接在总线上。当某个用气场所的探头探测到燃气泄漏时，探头发出报警信号，由地址模块通过数据总线传送给报警主机，并触发声光报警，使操作人员能及时处理。结构比较复杂，但能容纳的防区数比较多（图 1）。

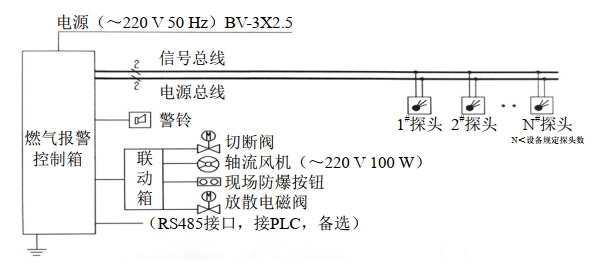

图 1 可燃气体报警系统示意图（总线制）

分线制。燃气报警器主机是必须通过两条线缆连接到报警器主机的端口，从而触发报警。每个探头都需要将信号线接到主机上，其结构简单，防区数相对较少，有多少个气体探测器（防区）就需要多少对线缆（图 2）。

图 2 可燃气体报警系统示意图（分线制）

建议设计时根据甲方要求和现场情况、管道布线、用气状况等因素综合考虑，选取燃气报警系统选型和布线方案。一般情况下，燃气报警系统的传输方式应尽量选择有线连接的总线制方式，主要因为有线方式传输信号更为稳定，能够及时发现燃气泄漏并消除隐患。超高层建筑用户多，一栋楼的燃气探测器通常超过百个，可减少安装工程量，提高工作效率，节约施工成本。

2  紧急自动切断阀的设置

燃气引入管处紧急自动切断装置的安装方式可分为两种。一种是当引入管后仅有唯一燃气立管的情形，此时一个紧急自动切断阀对应一条立管。另一种情况是引入管后有多根立管，原则上每根立管处都应安装一个紧急自动切断阀，但有的设计仅在登高管处安装一个紧急切断阀，当户内燃气泄漏时，紧急自动切断阀对所有立管进行切断，影响用户数量多。紧急自动切断阀（常闭型）采用有线方式连接至消防控制室的燃气报警系统联动控制器，当建筑物发生火灾时，自动关闭燃气供应（图 3）。

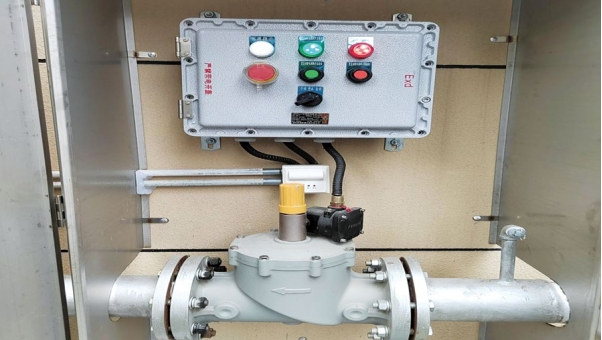

图 3 燃气引入管处紧急自动切断阀

有的设计在户内也设置了紧急自动切断阀，户内切断即在燃气表表前阀后面加设户内电磁切断阀。当燃气报警探测器检测到户内燃气泄漏时，即进行户内切断，并将报警信号传输至消防控制室。经相关人员核查后，远程操控引入管处紧急自动切断阀切断气源。该方案对用户影响面小，但工程造价相对较高。燃气工程项目规范对户内切断阀的设置没有明确要求，实际操作中可根据甲方要求和具体情况考虑是否设置户内切断（图 4）。

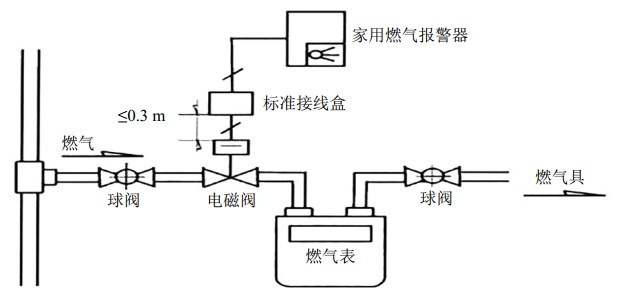

图 4 用气场所紧急切断阀

综上，紧急自动切断阀的设置原则是：户外部分，引入管处紧急自动切断阀必须安装，紧急自动切断阀数量宜与立管数量相同；户内部分，由于规范对于用气场所的自动切断装置没有明确要求，建设方可根据实际情况自主选择是否安装。

3  建设方式

一种是由燃气公司负责，燃气工程施工图设计包含燃气报警系统部分，由燃气公司委托有资质的单位施工，作为分部工程验收。燃气企业对报警系统竣工资料和现场联动调试结果把关，验收合格后出具燃气报警系统分部工程验收记录，并对后期运行管理负责。另一种是燃气报警控制系统由建筑开发商自建，燃气工程施工图设计不包含燃气报警系统部分。报警系统由开发商单独委托有资质的设计、施工、监理单位分别实施。燃气企业作为供气单位应对燃气报警控制系统是否满足安全用气条件进行核查并提出书面意见。

4  安装验收

根据CJJ/T 146―2011《城镇燃气报警控制系统技术规程》规定，城镇燃气报警控制系统的设计、安装应由具有燃气工程设计资质和消防工程施工资质的单位承担。燃气报警控制系统施工图应经施工图审查机构审查合格。燃气报警控制系统安装、系统调试及验收应符合设计文件及CJJ/T 146―2011要求。安装完毕后，燃气报警控制系统建设单位应组织设计、施工、监理等单位进行验收。验收组应使用标气现场抽测报警功能和紧急切断功能是否正常，报警信号是否能传输至消防控制室的燃气泄漏报警控制主机，紧急自动切断阀能否实现远程操控切断气源等，燃气报警控制系统是否满足安全用气条件。

5  后期维护

按相关规定，家用燃气报警器每年应检测一次，5年后进行更换。因此，燃气报警探头应有专门的单位进行维护保养，定期检测。为保证燃气报警控制系统持续稳定有效，建议将燃气报警控制系统维护、更新纳入建筑物业管理范围。引入紧急自动切断阀由燃气企业进行管理、维护、复位操作。燃气报警系统的主机应安装于控制中心或消防中心，有专人值班，一旦报警可以迅速处理。
