赵冬旭 杨宁 周新杰

国家管网集团北京管道陕西输油气分公司

背景

奥维互动地图是一种基于位置服务的地图应用，能跨越PC端和手机平台进行数据互通，可实现通过互联网提供矢量地图、卫星地图、三维地图等多种地图数据，加之操作简单、实时更新、数据丰富等特点，广泛应用于城市规划、交通管理、应急救援等领域。在管道保护中，奥维互动地图可在管道位置信息管理、管道安全监测和应急救援等方面提供有力支持，为管道保护提供新的解决方案。

应用情况

（1）管道位置信息管理。利用奥维互动地图，北京管道陕西输油气分公司通过导入管道的矢量数据或卫星影像数据，建立了完整的管道信息库，包括管道三穿、埋深、壁厚等信息。同时，通过地图的编辑功能实时更新管道信息，巡线员工将路由和要素坐标安装到奥维互动地图，可快速了解全线所有位置，实现对管道位置信息的精细化定位。在第三方施工管控中可利用奥维地图输入相关坐标，确定双方影响情况，及时调整施工方案。如陕京三线近30公里管道因某物探公司对佳县进行地震法勘探而受影响，作业区在奥维地图中输入第三方施工区域坐标，直观发现放炮点与管道位置关系，经双方沟通后确定以管道路由向两侧各平行调整200米，将所有炮点均设置在管道200米范围外，及时消除了安全隐患。

（2）数据可视化与分析。奥维互动地图支持多种数据可视化模式，可以将管道信息以图形等形式展示出来，方便工作人员进行数据分析和决策。分公司通过奥维地图识别高后果区（图 1），自动生成管线两侧各200米范围区域，能够自动显示特定场所的位置，使得高后果区识别更直观、准确，极大提高了工作效率。

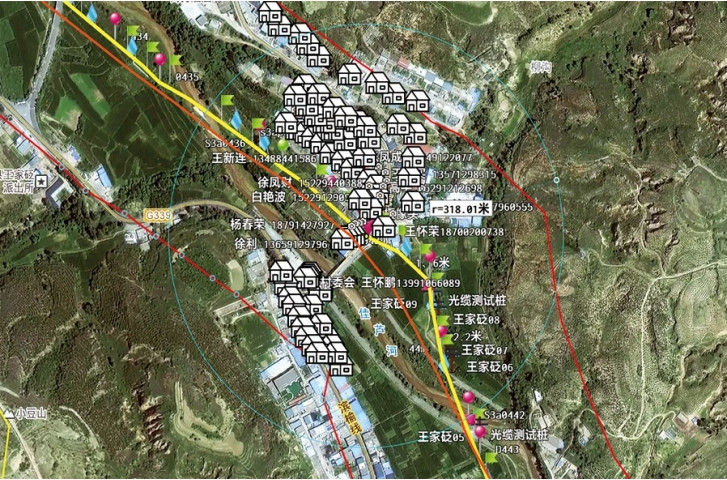

图 1 奥维互动地图中地区等级线辅助识别高后果区

（3）事故应急救援。奥维互动地图可以帮助企业快速定位事故地点，制定应急救援方案。分公司通过地图的测量功能，精确计算出事故点与周边设施的距离，评估事故影响范围（图 2）。利用地图的路径分析功能完善应急救援方案、优化救援路线，提高了应急响应速度。

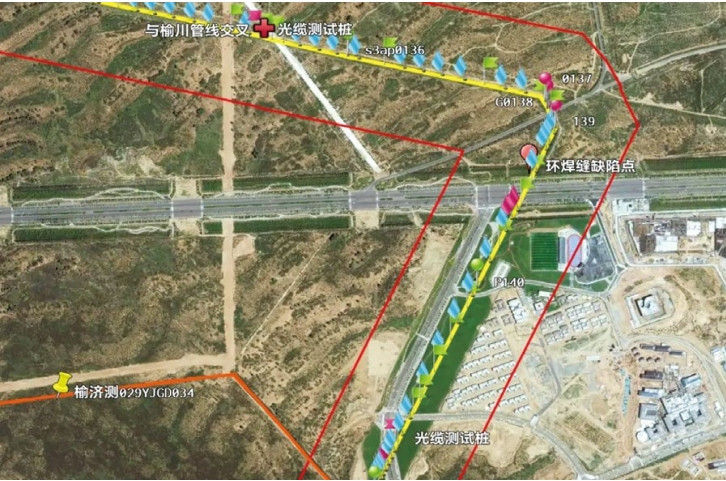

图 2 模拟事故点潜在影响范围识别

（4）复杂地形地貌测绘。分公司所辖管道包含多处连续穿越河段、林木繁茂段及农田段等，使用钢尺测量不便且不精确，通过奥维地图可快速测绘。利用测距、测面积、开挖体积测算等功能在水保工程设计、环焊缝风险排查及缺陷点定位中取得了显著成效。

启示

奥维互动地图可应用于管道位置信息管理、数据分析和应急救援，也可用于地形地貌测绘，从而提高管道保护工作的质效。但由于其误差性，尚不能代替传统测量方式，未来可通过引入更先进的技术和设备，提高奥维互动地图的精度和可靠性，同时结合大数据、人工智能等技术手段，实现更高效的管道管理与保护。

作者简介：赵东旭，1989年出生，本科，工程师，现任陕西输油气分公司榆佳作业区副主任，长期从事油气管道线路管理工作。联系方式：15542766431，zhaodx@pipechina.com.cn。
