李建军 周炜彬 王坤 赵志涛 郭宏武

国家管网集团西南管道兰州输油气分公司

背景

2023年8月11日，某原油管道沿线普降大雨，8月12日作业区区段长在徒步巡线过程中发现，某处管道上方有落水洞，经现场勘查，落水洞洞口直径0.3 m，深1.5 m，未发现管道和光缆外露。随后对该落水洞开挖验证，发现管道上方有覆土，底部悬空4 m，水流向低处的下一块台田地延伸。作业区立即组织人员进行治理，及时消除了安全隐患。

做法

（1）原因分析。经现场勘查，该区域属侵蚀构造低山地貌，地形相对较平坦开阔，相对高差约3 m～8 m不等，为耕地分布区；整体呈阶梯状台地，宽10 m～25 m，坎高3 m～8 m。土质为黄土，土质均匀，结构疏松，具湿陷性。该区域地貌为台田地，管道顺台田地敷设，由于降雨汇水导致管道上方及附近土体垮塌、塌陷形成落水洞等湿陷性迹象，且局部地段汇水沿管道敷设方向形成暗沟冲刷，从而造成管道及光缆露管、悬管。

（2）整治措施。针对该隐患点特征，结合征地费用较高、施工难度较大的实际情况，制定了开挖后夯实回填塌陷区并顺落水洞注浆的治理方案。具体如下。

顺落水洞方向，找到落水洞底部的出水口，将出水口开挖出作业坑，用草袋装填相应比例的二八水泥土将出水口封堵压实，确保只流出水，不流出灰浆。

在落水洞顶部修建临时注浆池，并在池底预留出浆口。

在注浆池内配置二八水泥土，加注清水至二八水泥土呈现流动状，完成灰浆的制作。灰浆不能太稀也不能太稠，刚具有流动状即可。

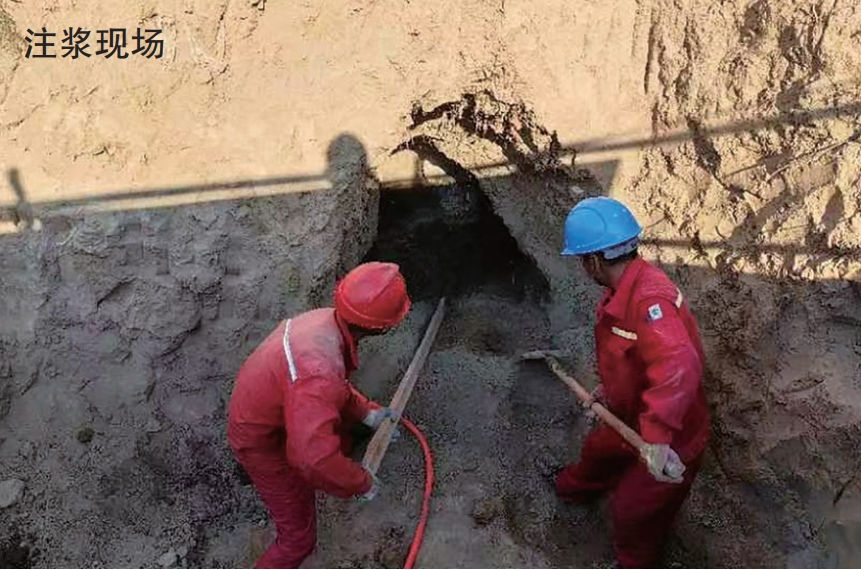

打开注浆池出浆口，将灰浆顺落水洞自上而下注入。为了避免损伤光缆，不能连续注入，若光缆在管道上方，须间隔20～30分钟注浆一次。若光缆在管道下方，可缩短注浆间隔时间，一般15～20分钟注浆一次。

观察落水洞底部出水口不再出水后，打开草袋，查看注浆情况。若落水洞底部注满灰浆，说明整个落水洞已灌满灰浆，即可停止作业。

此段管道埋深较深，最深处可达9 m，如全部开挖，放坡宽度大、工程量多、费用高。实施注浆方案后，在保障安全的前提下，相较于传统的大开挖回填夯实方法，大大减少开挖量和开挖风险，节约了成本和时间。

启示

对于湿陷性黄土区域，台田地上方的落水洞容易造成水流沿着管道向低处串水，掏空管道下方，造成管道和光缆底部悬空，需及时进行开挖验证。为防止开挖过程中对光缆的伤害，特别是未加硅管的裸露光缆，作业区宜利用光缆夹线钳测出光缆位置和埋深，采用人工锹微量平铲的方式找出光缆，利用角钢包裹保护后才可以进行大面积人工开挖。此次抢险采取分段开挖、分段回填的方式，确保了抢险过程中的人员、管道和光缆的安全。汛期抢险可能存在降雨造成作业坑坍塌等风险，作业区及时关注天气预报，提前在现场准备脚手架、防雨布等物资，如遇下雨及时搭建脚手架、安装遮雨棚、修筑小型排水沟，将雨水排出，防止雨水流入作业坑，造成作业坑坍塌。

作者简介：李建军，1970年生，本科，工程师，现主要从事管道保护工作。联系方式：18153692339，623946685@qq.com。
