卢伟伟 唐毕松

国家管网西北公司西安输油气分公司

背景

甘肃省庆阳市新建巴家咀水库至西峰工业园区供水管道与国家管网西北公司庆阳成品油支线管道在2#桩处交叉。庆阳支线Φ323.9 mm，材质L360，设计压力9 MPa，投产时间2010年。新建供水管道Φ800 mm，设计压力0.9 MPa，材质PE。供水管道为园区发展关键基础工程，地方政府要求尽快完工供水。工程穿越点位于西峰区潼北路与园区公路交叉口，过往车流量大，经双方协商采取整体定向钻穿越施工。

做法

为确保管道安全，作业区在交叉处开挖探坑（图 1），探明该段管道和光缆位置并处于箱涵保护，管道埋深2.1 m，光缆埋深2 m。箱涵涵墙基础深度3 m。供水管道距地面11 m，双方管道垂直间距8 m。对于是否需要开挖观察坑的问题，作业区进行了研究分析。如果单独开挖观察坑需时13天，还涉及污水管道、电力线路、通信光缆等地下设施，协调难度大，且主干道开挖影响交通，市政审批不易通过。而依托探坑作观察坑，只需时5天，并节约了大量协调时间，完全可以满足地方政府工期和管道保护要求。现场施工方案经管道企业和相关方协商确定后报管道保护主管部门进行备案，经同意后，定向钻施工用时半天顺利通过，整体施工5天完成，消减了第三方施工风险，也得到园区单位的充分肯定。

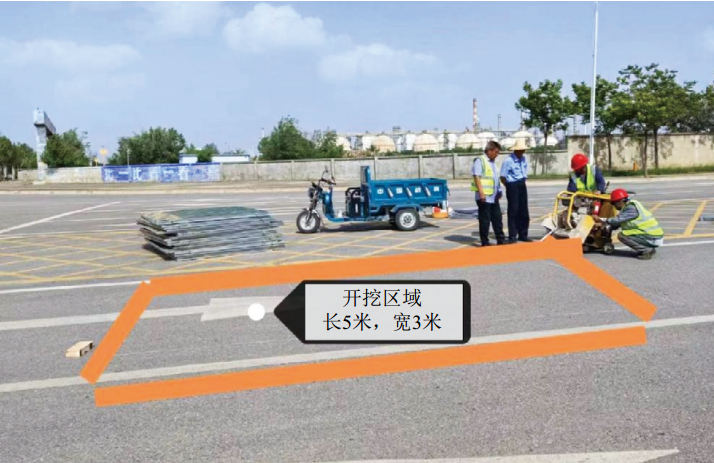

图 1 开挖探坑区域

启示

定向钻穿越属于风险较大的特定施工作业，国内已发生多起定向钻施工损坏管道的事故。因此管道企业要根据管道保护法第三十五条规定，在政府主管部门的组织下，加强与建设和施工单位的沟通合作，深度介入施工作业方案，及时向施工单位提供管道信息，并开挖探明管道光缆埋深位置信息，参考对方工期要求，选择最优方案。在施工过程中，要专人现场监督指导，坚决防止出现损坏管道和光缆的意外情况，保障工程建设顺利通过。

作者简介：卢伟伟，1988年生，工程师，长期从事管道保护工作。联系方式：029-85786332，luww@pipechina.com.cn。
