李元超 罗育林

北京安科腐蚀技术有限公司

摘要：阴极保护电位自动采集仪作为管道腐蚀监测的关键设备，其安装质量直接影响设备运行稳定性和数据采集精度。本文结合管道巡检实践，分析安装细节处理不到位对采集仪设备运行及数据采集的影响，提出优化建议，以期为提升管道防腐管理水平提供参考。

关键词：管道阴极保护；电位自动采集仪；安装质量；采集精度；追溯机制

阴极保护电位自动采集仪是管道阴极保护数据采集和智能监测的重要工具。然而，在实际施工安装过程中对一些细节问题不够重视、处理不到位，导致出现安装质量问题，不仅影响设备的正常运行，还会引发数据采集异常、传输中断等，难以有效发挥设备正常功能，给企业日常管理带来干扰。

1  安装质量对设备运行的影响

（1）天线。天线未安装或接线松动、安装位置不当，导致4G信号弱或传输中断和传输不稳定，不能及时可靠上传数据（图 1）。

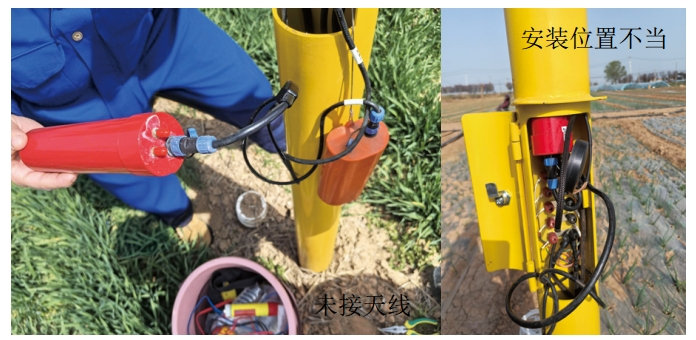

图 1 天线安装失误

（2）密封。采集仪的密封接头（图 2）未拧紧会导致水汽进入设备，引起设备内电器元件腐蚀断裂，加速设备老化，加大了设备故障率，甚至导致设备永久性损坏。

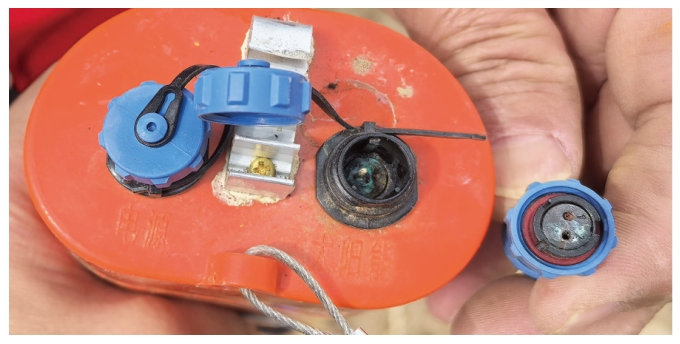

图 2 密封接头打开示例

（3）测试桩。采集仪应安装在配套测试桩桩门的上部，电池悬挂在桩门的下部，桩门位置距地面1.2～1.5米。实际施工中个别测试桩桩门位置距离地面较近或采集仪被安装在桩门的下部，遇地表水丰富的位置时，水沿测试桩门流入桩体内部，导致采集仪和电池遭长期泡水而损坏，影响其数据采集和传输功能。也将额外增加后期设备更换或维修维护成本。

2  安装细节对数据采集精度的影响

（1）参比电极未去掉保护帽。现场发现部分测试桩的参比电极在安装时未按规范去掉保护帽（图 3），致使其无法与土壤形成有效回路而正常工作，导致采集数据失真，直接影响对阴保系统运行状态的误判，无法及时发现管道腐蚀风险。

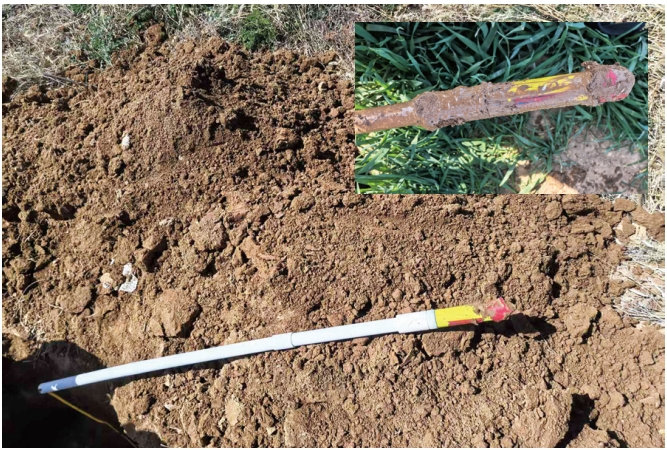

图 3 参比电极开挖现场

（2）接线松动或虚接。现场发现接线板接线柱螺帽未拧紧，松动约2～3圈，致使设备采集信号丢失或数据异常（图 4）。还有管道连接线接线松动（虚接），导致采集的通电电位、交流电压信号异常（图 5），无法真实反映管道阴保运行状态。

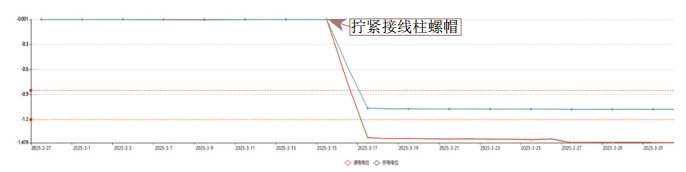

图 4 某测试桩电位监测曲线

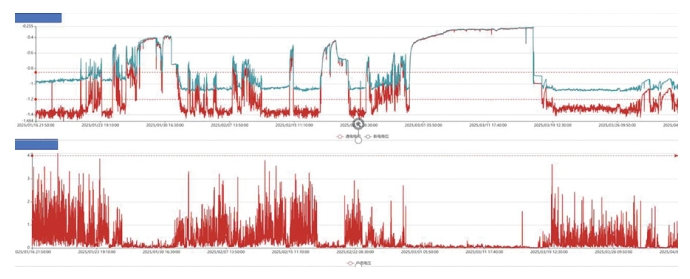

图 5 某测试桩电位与交流电压监测曲线

（3）极化试片未接入采集仪。会导致采集的通、断电电位数据均接近通电电位，辅助电位和交流电压正常（图 6）。

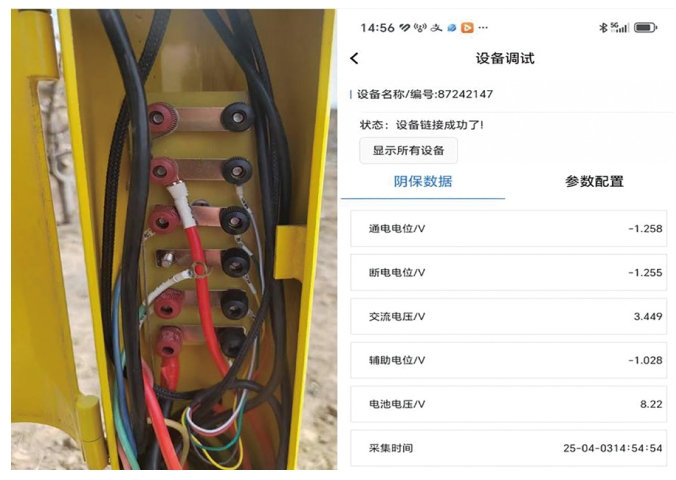

图 6 极化试片未接入采集仪现象及采集数据

（4）其他如参比电极、管道线未接入采集仪，或者管道线与参比电极搭接接入采集仪等现象，在采集仪安装完成进行测试过程中应注意检查，发现异常及时处置。

3  优化建议

（1）强化施工监管。加强安装现场监督，重点检查接线、密封等关键环节，建立严格的施工验收机制，对不合格项"零容忍"。

（2）优化安装流程与培训。制定设备安装标准化手册，细化操作流程。对安装施工人员进行技术培训，强化责任意识。推广厂家自主安装模式，减少因责任推诿导致的质量问题。

（3）提升设备运行环境适应性。针对易积水区域的采集仪，增加防水防潮设施。推广4G融合北斗技术，提升信号传输的稳定性。

（4）建立数据质量追溯机制。开发智能诊断系统，自动识别数据异常并追溯至安装环节。定期校准采集仪，确保数据采集精度。对频繁报警或数据异常的点位优先安排维修维护。

4  结语

阴极保护电位自动采集仪的安装质量是保障其可靠运行及数据采集精度的基础。通过强化施工监管、优化安装流程、提升设备运行环境适应性及建立数据追溯机制，可显著降低因安装质量问题导致的设备运行故障和数据采集偏差，为管道阴极保护系统发挥有效作用提供可靠支撑。
