石咏衡 梁悦童 董新宇
国家管网集团油气调控中心

背景
  地震、洪水等自然灾害的发生，给天然气管道的安全运行造成较大影响，严重情况下可能导致管道变形甚至破裂泄漏。2023年12月18日23时，甘肃省积石山县发生6.2级地震，震源深度10 km，震中距国家管网集团最近场站约85 km，震感明显。国家管网集团油气调控中心立即启动应急预案，及时调整运行方案，开展紧急排查，有效保障管道安全运行（图 1）。

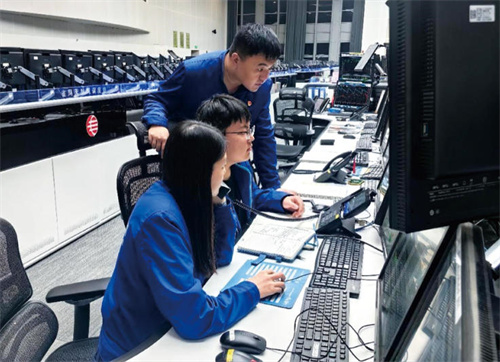

图 1 油气调控中心开展应急防控

做法
  （1）震前预防措施。
  建立健全监测预警体系。利用SCADA系统建立了完善的天然气管道监测预警体系，调度人员可以实时监测管道运行状态，如压力变化、温度起伏、流量波动等重点参数并发出预警信号，同时所属企业通过应急管理系统迅速定位地震坐标，及时确定震中与所辖管道、场站的直线距离，为管道的应急处置提供重要的数据支撑，节省应急时间。
  制定专项应急预案。针对地震等自然灾害制定了详细的应急预案，明确各部门职责和处置流程，定期开展专项应急演练，提高运行人员应急处置能力，确保在地震发生后能够迅速、有效组织开展应急处置，最大限度减少对生产运行的影响。
  （2）震后调控措施。
  紧急排查。立即启动应急预案，对受影响的天然气管道进行紧急排查。通过分析沿线所有阀室、场站压力数据趋势，初步研判管道受地震影响程度（图 2）。与此同时，紧急调配现场各天然气分输站工作人员，以严谨、细致的工作态度，对用户端开展地毯式排查，了解每个分输用户的用气需求变化，耐心询问用户在地震发生后是否察觉到异常情况。

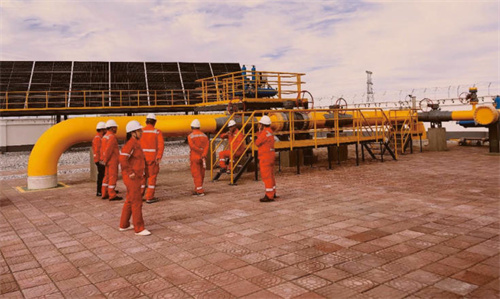

图 2 现场进行阀室管线异常排查

  运行调整。为防止出现天然气泄漏或引发次生灾害，密切关注管道运行状态，实时调整管道运行条件，包括降低管道运行压力、降低压缩机组运行负荷、临时调整资源流向等；同时根据沿线用户用气需求和管道情况，协商调整供气压力或流量，避免影响地震及周边区域用户正常用气。
  管道巡检。现场下达调度令，组织专人在安全范围内对沿线400 km天然气管道进行全面巡检，包括管道的外观检查、压力测试、泄漏检测等，确定管道的受损情况。根据现场实际情况采用多分段机动车巡检，提高了检测效率和准确性。
  修复与更换。按照应急预案要求，根据巡检结果对轻微受损的管道，采用焊接、修补等方式修复；对于严重受损的管道，需要进行换管。
  安全监（检）测。恢复正常供气后，持续对天然气管道进行安全监测，加强现场巡检，经内检测作业，未发现管道本体形变、壁厚减薄等问题。
  （3）经验总结。
  地震后耗时近6小时对附近场站及400 km管道进行排查，未发现管道破损泄漏等异常情况，管道未停输，确保了稳定供气和安全运行。通过对地震灾害全过程闭环管理（图 3）进行分析，发现在以下方面需持续改进。一是进一步完善监测预警体系，提高预警的准确性和及时性；二是加强与现场协调联动，修订应急预案并开展演练，全面提高调控中心与现场应急处置的衔接；三是优化管道巡检力度，采取无人机等更高效智能的方式，提高巡检的频率和质量；四是加强与相关部门的沟通协调，提高应急响应效率。

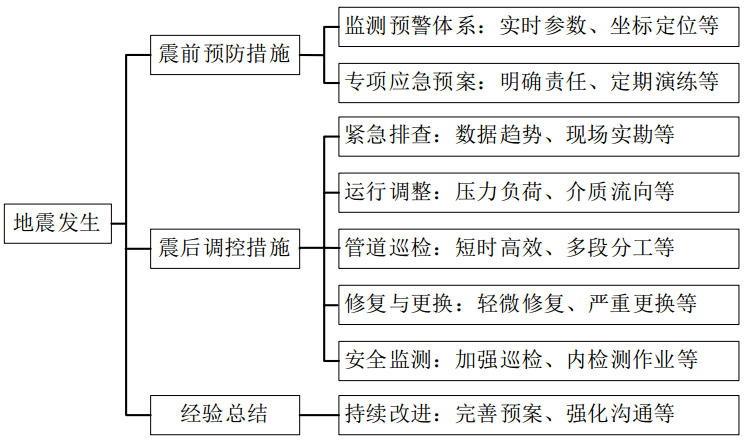

图 3 地震灾害应急处置流程图

启示
  通过对地震采取事前、事中、事后全过程闭环管理，可有效降低自然灾害对天然气管道造成的安全风险。事前通过制定应急预案，采取有效的运行调控措施，能够在地震发生第一时间开展应急处置，最大限度减少对运行的影响；事中应急响应迅速高效，排查过程中严格按照制度流程操作与判断，防止出现次生灾害，体现了较强的应急处置水平；事后通过不断总结经验教训，持续改进管道的抗风险能力，有效提升应急处置水平，为保障能源安全和社会稳定贡献调控力量。


  作者简介：石咏衡，1986年生，2009年毕业于辽宁石油化工大学油气储运工程专业，2020年获得工程硕士学位，高级工程师，国家管网集团油气调控中心一级工程师，现从事天然气管网调控运行优化研究工作。联系方式：18042919765。
