王春娟 袁海 赵志涛

国家管网集团甘肃公司兰州输油气分公司

背景

2023年8月21日，某作业区收集到所辖管道上方土地户主计划对多年撂荒地进行复耕的信息后，安排人员现场对管道及光缆位置、埋深、走向进行探测，并落实第三方施工管控措施。探测过程中，发现位于高坎底部长约10 m的光缆埋深为0.1～0.8 m，立即进行开挖验证，发现与探测结果一致，特别是位于高坎底部长度约0.6 m的光缆埋深只有0.1 m（图 1），极易发生第三方施工或者自然灾害造成光缆中断的事件。作业区及时组织人员对此处安全隐患进行了治理，并按要求完成复耕施工监护，避免了管道和光缆被损坏的事件发生。

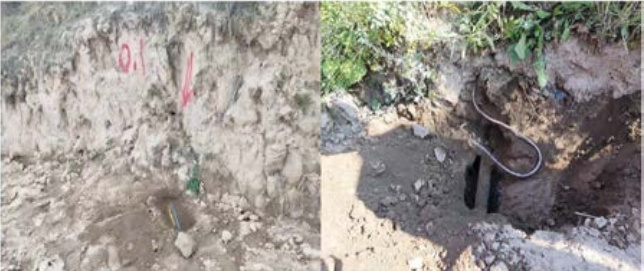

图 1 光缆浅埋点示例

做法

通过对近年来发现的光缆浅埋点统计分析，发现光缆浅埋点主要位于台田地、高坎底部以及河沟道等区域，主要原因有三个方面。一是建设期间施工不规范，管道建设方与光缆建设方不是同一家单位，难以实现管道与光缆的同沟同步敷设，外加监管不到位，极易导致光缆敷设不规范和浅埋。二是水土流失，特别是位于台田地、高坎底部、河沟道和湿陷性黄土地区的光缆，因水土流失、雨水冲刷等自然原因影响，时间较长后也易发生光缆浅埋现象。三是耕种、土地平整、河沟道清理等人为扰动，可能造成光缆埋深变浅。

为了确保光缆治理过程安全风险受控以及治理后光缆运行安全，根据光缆浅埋点不同的状况，作业区因地制宜制定了“一点一案”治理措施。

光缆沉降（图 2 a）。对于光缆有余量、具备光缆割接和开挖条件的光缆浅埋点，采用光缆沉降的治理措施。作业区在取得临时用地权后开挖管沟，将余量光缆重新敷设或光缆割接后重新敷设，确保埋深不低于1.2 m。此方法投资最大、工期最长。

修建堡坎（图 2 b）。对征地费用低且具备修建地上设施的光缆浅埋点采用修建堡坎的治理措施，在光缆四周修建高度不低于1.2 m的墙体将光缆围挡起来并在光缆上方填满素土。此方法工期较短，但投资也较大。

加装盖板（图 2 c）。对于征地费用高或户主不愿意接受征地的光缆浅埋点采用加装盖板的治理措施，可根据实地情况选择整体浇筑混凝土盖板、分体式预制盖板、分体式砖块、混凝土U型槽、一整块钢板等不同形式盖板。此方法投资相对较小、工期较长，存在影响庄稼生长，易造成纠纷等问题。

加装光缆浅埋防护装置（图 2 d）。对于征地费用高或户主不愿意接受征地的光缆浅埋点可采用加装光缆浅埋防护装置的治理措施，将光缆端部由防护装置开槽进入防护装置光缆套管内部，使光缆套管的45°斜切端在前，向前推动光缆套管，渐使全部的光缆逐渐由开槽进入防护装置光缆套管内部，随后利用钢钎穿过防护装置光缆套管外部的连接耳插入地下，进而将该防护装置固定于地下。此方法投资最小、工期最短，属于短期治理，一次治理一般5年之内有效，存在施工过程中易损伤光缆、治理后对于大型机械的防护效果不佳等问题。

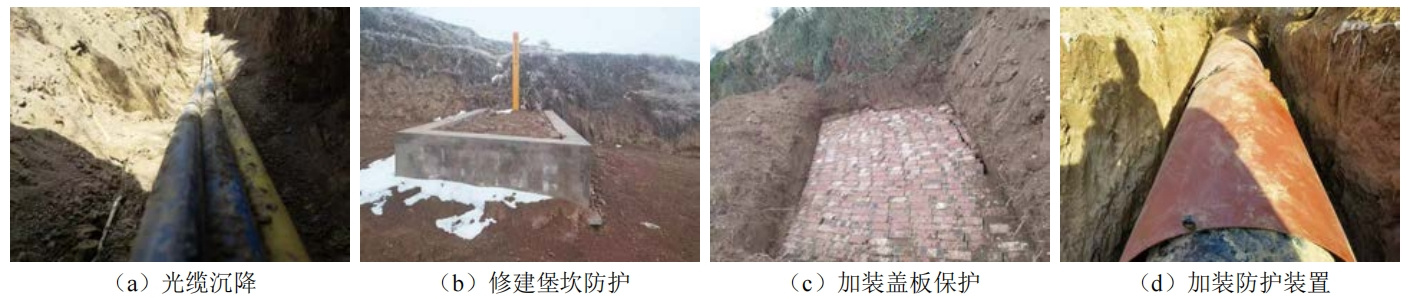

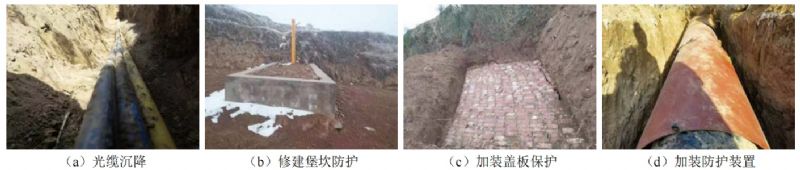

图 2 光缆浅埋治理措施现场实例

启示

为防止管道伴行光缆发生浅埋风险，建议管道企业加强以下几方面的工作。

一是加强管道项目建设期的施工监管，提前收集并掌握管道伴行光缆建设情况，督促施工单位严格按照要求施工，避免发生光缆偏移、浅埋、裸缆等问题。每年开展管道外防腐层检测时同步开展光缆埋深检测，发现问题及时处理。

二是加强管道沿线台田地、高坎底部、河沟道处光缆的监测，发现地貌变化后及时进行探测。建立完善管道沿线台田地、高坎底部管道途经土地户主的信息，定期走访并开展管道保护宣传，对有效信息一律进行奖励，持续强化沿线群众的管道保护意识。

三是对管道中心线两侧各200 m范围内的农耕一律按照第三方施工进行管理，对管道沿线进行的土地平整项目必须要求第三方施工单位制定管道保护及光缆埋深变浅的防控措施，防止土地平整、土地耕种、河沟道清理等人为扰动造成光缆埋深变浅。

四是利用水毁治理、管道探坑开挖、光缆浅埋治理等契机，加装光缆磁环及测试桩，方便光缆埋深、走向的探测。

作者简介：王春娟，1989年生，本科，工程师，主要从事长输管道运营管理工作。联系方式：18189699971，715557742@qq.com。
